Witam
Czy ktoś z was montował przetwornicę obok złącza przyjścia prądu w kamperze ? u mnie złącze jest zamknięte w luku i mogę podłaczyć przetwornicę tak że będzie pracowała jak słupek prądowy i automatycznie będę miał prąd we wszystkich gniazdkach bez styczników dwóch obwodów i innych cudów, ktoś widzi jakieś problemy z tym związane ?

[rakro1]

Teoretycznie przetwornica pobiera duży prąd czyli o dużym natężeniu. Przewody z akumulatora do przetwornicy muszą w związku z tym być jak najgrubsze i jak najkrótsze. Czyli musi być tuż przy akumulatorze zabudowy a przewód od niej do instalacji 220v może być długi bo z racji wysokiego napięcia natężenie nie będzie wysokie i niebezpieczne.

[orkaaa]

Tak jak pisze Rakro1 po pierwsze blisko aku zabudowy i grube przewody. Przy 2000/4000 dawali 10 mm2. Ja wsadziłem 16 mm2. Im krótsze tym lepsze. Jeżeli masz aku oddalony od przetwornicy to dublujesz grubości czyli np 2x16 mm2 na jedną żyłę. Przewody i styki przy 12v to podstawa. Inaczej albo nie będzie działało albo z przewodów zrobisz grzałkę. Zakładam że to przetwornica dużej mocy czyli od 2000/4000 w górę.

[Banan]

[Komplecik]

[aktimel1]

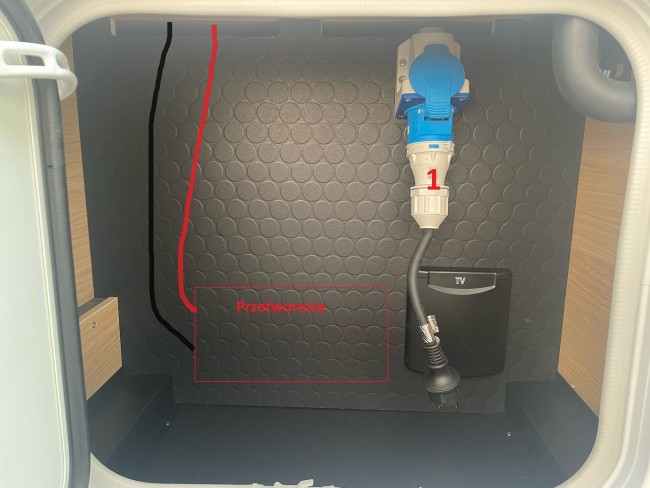

załączam zdjęcie żebyście mieli lepszy pogląd sytuacji, akumulator jest bardzo blisko bo zaraz za tą czarną ścianką.
Stoje na dziko = podłączam przewód nr 1 do przetwornicy mam prąd w całym samochodzie
Stoje na kempingu = odłączam przewód nr 1 od przetwornicy i podłączam przedłużaczem do słupka

P.S załaczam zdjęcie w pdf bo jpg nie chciało mi się dodać wyskakiwał błąd tried to upload empty file nie wiem dlaczego

---

image0 (2) poprawiony (1).pdf

Pobierz Plik ściągnięto 181 raz(y) 515,19 KB

[rakro1]

Aby wkleić zdjęcie musisz zmniejszyć jego rozmiar.

[Andrzej 73]

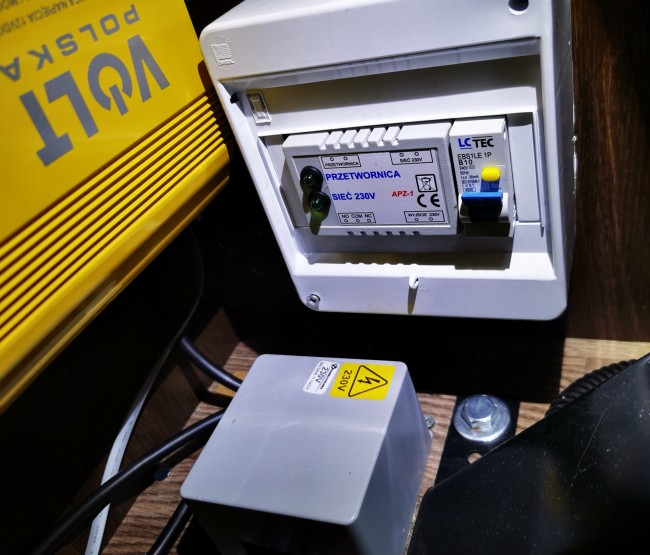

Ja montuję przetwornice na osobnym obwodzie zasilania 230v ponieważ jak automat padnie to nic się złego nie dzieje.
Kable do przetwornicy czym grubsze tym lepsze i jak najkrótsze.

[Komplecik]

[Andrzej 73]

Tobie tłumaczyć nie będę , bo już masz zamontowana przetwornicę.

[aktimel1]

pytanie do mądrzejszych odemnie, w schemacie który wymyślilem, samochód myśli że jest podpięty do słupka i zaczyna ładować akumulator z ktorego prąd pobiera przetwornica, czyli zamknięte kółko.
czy rodzi to jakieś niebezpieczeństwa uszkodzenia ładowarki albo jakiegoś sprzętu (akumulatora?) jak duże są straty z tym związane i czy wogole mogę tak to podłączyć

W schemacie który zamieszczam nie ma żadnego ryzyka podłączenia i słupka i przetwornicy razem bo musze fizycznie wyjąć jedną wtyczkę żeby podłączyć drugą więc o to się nie boję

[przemo.d]

Działać będzie ale kulawo :
1 Przetwarzanie napięcia z niskiego DC(12/24V) na wysokie zmiennie AC 230V jak się domyślasz nie odbywa się bezstratnie dlatego prawdziwe falowniki robią to z wysokiego stałego na wysokie zmienne..:)
Jak masz dużo solarów i zdąża uzupełniać te straty to będzie działać. Jak nie to baterie się rozładują i koniec zabawy, oczywiście lodówkę musisz na gaz przełączyć podczas pracy przetwornicy itd.
Zakładamy także że podłączyłeś kable DC przetwornicy do zabudowy hotelowej a nie do baterii rozruchowej auta...:)
Pozostaje kwestia przetwornicy: jak to nie jest jakiś badziewny VOLT i jest ona wystarczającej mocy to może przy takim użytkowaniu chwile podziała w samochodzie to ogólnie dla takich urządzeń są trudne warunki więc cudów co do trwałości nie ma co oczekiwać. Chyba, że zainwestowałeś w coś porządnego typu np. VictronEnergy lub coś z tej półki cenowej i przy odrobinie szczęścia pewnie podziała
Pozdrawiam.

[Artur.Dell]

[aktimel1]

to że będą straty na przetwornicy to jasne plus straty na ładowarce do akumulatora zabudowy, przetwornica green cell chińska jak wszystkie ale miałem w poprzednim kamperze jedną od nich i byłem zadowolony
https://allegro.pl/oferta/przetwornica-gc-12v-230v-2000w-4000w-czysty-sinus-8665035296

pytanie jak dużo tych strat i czy sinus faktycznie jest tak czysty jak piszą ale to sprawdzę
