Schemat instalacji 12/230V - prośba o ocenę i podpowiedzi
Autor Wiadomość
Robertunio
zaawansowany

Pomógł: 1 raz
Dołączył: 01 Lip 2016
Piwa: 7/6
Skąd: Łódź
Wysłany: 2020-05-19, 16:02   Panele fotowoltaiczne
AndreLech
Kontakt na panele "poszedł" na priv.
Postaw piwo autorowi tego posta


Wyświetl szczegóły
robba
weteran


Twój sprzęt: Zabudowa nie wiem jaka na 508D do remontu
Pomógł: 13 razy
Dołączył: 18 Paź 2015
Piwa: 94/194
Skąd: Nicelea
Wysłany: 2020-05-19, 18:22
AndreLech napisał/a:
.... Ile tych diod powinienem kupić ....

https://www.tme.eu/pl/det...lne-tht/vishay/
zaszalej i kup sobie 60A! ;)
Jeśli masz ramowe solary to taką diodę do ramy, przy solarze, przylutuj przewody (tylko je umocuj żeby nóżek nie urwały, albo jak chcesz mieć możliwość wymiany diody (albo solara ;) ) to możesz nóżki do kostki wkręcić (tylko pod solarem żeby na to nie padało, albo oddzielnie kable od solarów i w puszce diody..
w puszce "jako taki" radiator musiałbyś dać, albo diodę do jakiegoś metalu przykręcić, albo przez blaszkę aluminiową do jakiejś powierzchni. Może się na niej wytrącać max 8Watt u Ciebie:
może nie strasznie dużo, ale gdzieś się to ciepło musi rozproszyć....
i słońce diodzie w tym nie pomoże... :diabelski_usmiech
ew. jak spojrzysz poniżej oferty to radiatory też jakieś masz....
i gdzie byś jej nie przykręcał to jakąś pastę termoprzewodzącą też daj...
_________________
.
"człowiek uczy się całe życie i głupi umiera" B.K.
.
"Życie jest zbyt poważne, aby traktować je serio" O.W.
.
***Niech kawa Cię obudzi zanim zrobi to rzeczywistość***

Postaw piwo autorowi tego posta


Wyświetl szczegóły
AndreLech
zaawansowany


Twój sprzęt: Fiat Ducato 3.0 160KM, 2007
Nazwa załogi: OldNomad
Pomógł: 1 raz
Dołączył: 17 Lis 2017
Piwa: 9/16
Skąd: Wrocław
Wysłany: 2020-05-19, 21:48
robba napisał/a:
zaszalej i kup sobie 60A!
Zaszaleję :spoko
_________________
Memento Vivere! Buduję kamper https://www.camperteam.pl...der=asc&start=0
Postaw piwo autorowi tego posta


reaven22
weteran

Pomógł: 25 razy
Dołączył: 19 Mar 2018
Piwa: 121/14
Skąd: WGM
Wysłany: 2020-05-22, 09:28
Masz gotowce na mc4, do tego dokupisz gotowe trójniki. Wszystko szczelne montowane na wcisk.

https://allegro.pl/oferta/konektor-zlacze-mc4-dioda-15a-dc-solar-15sq045-9244316282

https://allegro.pl/oferta/zlacze-konektor-mc4-podwojny-trojnik-solarny-8878423515

Diodę z TME musiał byś wsadzić do puszki i zalać żelem, inaczej nie uszczelnisz skutecznie.

robba napisał/a:
Jeśli masz ramowe solary to taką diodę do ramy, przy solarze, przylutuj przewody


Ta dioda ma katodę na obudowie. Trzeba by dać jeszcze podkładki izolujące. A potem kombinować jak zrobić to szczelnie.

Postaw piwo autorowi tego posta


robba
weteran


Twój sprzęt: Zabudowa nie wiem jaka na 508D do remontu
Pomógł: 13 razy
Dołączył: 18 Paź 2015
Piwa: 94/194
Skąd: Nicelea
Wysłany: 2020-05-22, 09:53
reaven22 napisał/a:

robba napisał/a:
Jeśli masz ramowe solary to taką diodę do ramy, przy solarze, przylutuj przewody


Ta dioda ma katodę na obudowie. Trzeba by dać jeszcze podkładki izolujące. A potem kombinować jak zrobić to szczelnie.


ze specyfikacji to nie wynika, ale przyglądając się zdjęciu dokładnie to rzeczywiście tak może być. szukałem plastiku. Nie mniej myślę że sobie poradzi z izolacją elektryczną i wodną.
Nie wiem, ale chyba założyłem że będzie tylko na słońcu stać... ;)
i izolację przed wodą pominąłem :( :oops: :oops:
i te MC4 to przegapiłem ... :-/
_________________
.
"człowiek uczy się całe życie i głupi umiera" B.K.
.
"Życie jest zbyt poważne, aby traktować je serio" O.W.
.
***Niech kawa Cię obudzi zanim zrobi to rzeczywistość***

Postaw piwo autorowi tego posta


AndreLech
zaawansowany


Twój sprzęt: Fiat Ducato 3.0 160KM, 2007
Nazwa załogi: OldNomad
Pomógł: 1 raz
Dołączył: 17 Lis 2017
Piwa: 9/16
Skąd: Wrocław
Wysłany: 2020-05-22, 21:30

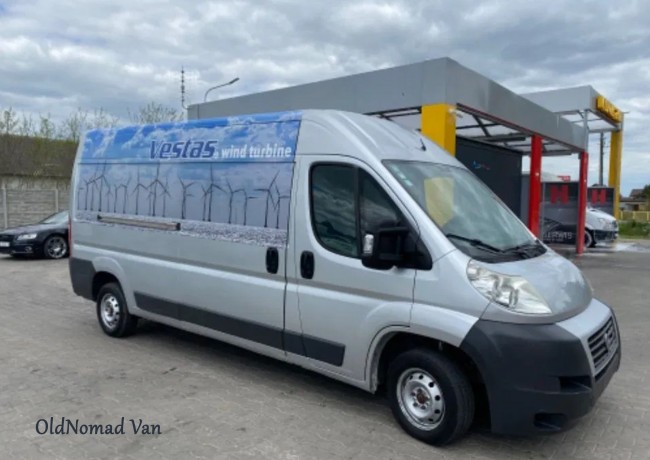

Kupilem auto, Fiat Ducato 3.0 2007, klima automatyczna, przebieg 202000. W poniedziałek rejestracja i mechanik do podstawowych wymian (łańcuch, pompa, alternator, płyny, itp.). W środę lub czwartek startuję z czyszczeniem - ale to juz będzie w moim starym wątku :lol:
Dzięki wam za podpowiedzi :spoko
OldNomad Van.jpg
Plik ściągnięto 6 raz(y) 828,31 KB

_________________
Memento Vivere! Buduję kamper https://www.camperteam.pl...der=asc&start=0
Postaw piwo autorowi tego posta


Vzer
początkujący forumowicz

Twój sprzęt: Boxer 3.0 L3H2 i L4H2
Dołączył: 30 Gru 2018
Postawił 1 piw(a)
Skąd: Polkowice
Wysłany: 2020-05-27, 00:25
Po co łańcuch w 3.0 przy 200tys? Po 700tys i więcej robią te rozrządy.

AndreLech napisał/a:
W poniedziałek rejestracja i mechanik do podstawowych wymian (łańcuch, pompa, alternator, płyny, itp.).
Postaw piwo autorowi tego posta


AndreLech
zaawansowany


Twój sprzęt: Fiat Ducato 3.0 160KM, 2007
Nazwa załogi: OldNomad
Pomógł: 1 raz
Dołączył: 17 Lis 2017
Piwa: 9/16
Skąd: Wrocław
Wysłany: 2020-05-27, 14:13
Vzer, No nie wiedziałem dzięki :gwm :pifko
_________________
Memento Vivere! Buduję kamper https://www.camperteam.pl...der=asc&start=0
Postaw piwo autorowi tego posta


AndreLech
zaawansowany


Twój sprzęt: Fiat Ducato 3.0 160KM, 2007
Nazwa załogi: OldNomad
Pomógł: 1 raz
Dołączył: 17 Lis 2017
Piwa: 9/16
Skąd: Wrocław
Wysłany: 2020-06-06, 11:45
Dziękuję za pomoc i zapraszam do mojego nowego wątku dot. przebudowy Vana na kampera https://www.camperteam.pl...p=824061#824061 :spoko
_________________
Memento Vivere! Buduję kamper https://www.camperteam.pl...der=asc&start=0
Postaw piwo autorowi tego posta


skrzychu
doświadczony pisarz


Twój sprzęt: Jumper 3.0
Pomógł: 2 razy
Dołączył: 15 Lip 2013
Piwa: 6/6
Skąd: Konopiska
Wysłany: 2020-12-25, 12:16
Hej Andre, świetny schemat - gratuluje samozaparcia i zdolności graficznych ;)
Mam jednak jedno pytanie... Czy to nie problem, że w zabudowie jest LifePo4 a pod maską kwasiak?
Czy ładowanie LifePo4 z alternatora będzie prawidłowe, i czy regulator solarów ustawiony na aku zabudowy będzie prawidłowo ładował ten rozruchowy. Generalnie, czy spięcie tego za pomocą Cyrixa to nie problem?

P.S.
Jaki ostatecznie dałeś regulator ładowania?

P.S.2
Czy masz już wyrobioną opinię na temat zakupionego Aku - cena jak za 200Ah bardzo rozsądna...
_________________
campi-van.pl
Podzespoły do budowy kampera

Postaw piwo autorowi tego posta


AndreLech
zaawansowany


Twój sprzęt: Fiat Ducato 3.0 160KM, 2007
Nazwa załogi: OldNomad
Pomógł: 1 raz
Dołączył: 17 Lis 2017
Piwa: 9/16
Skąd: Wrocław
Wysłany: 2020-12-25, 20:40
skrzychu, Hej, tutaj jest mój wątek z budowy kampera na którym wypowiadają się lepsi znawcy. Poza tym jest tam dużo zmian w moich schematach. Umieść proszę to pytanie w tamtym wątku OldNomad Van

Co do aku LifePo4 200Ah, na razie testowałem go b. krotko więc nie mogę się wypowiadać na jego temat. Działa.
_________________
Memento Vivere! Buduję kamper https://www.camperteam.pl...der=asc&start=0
Postaw piwo autorowi tego posta
