[Sznurek]

Witam
W związku z wymianą akumulatora zabudowy na LiFePO4, potrzebuję trochę pomocy przy modyfikacji połączeń.
Mam zabudowany energoblok (??) Nordelettronica NE185.1. - po wymianie akumulatora i wstawieniu w miejsce starego LiFePO4 - zgodnie z oczekiwaniami - podczas pracy silnika, nowy akumulator dostaje prąd na poziomie 40-45A, co w dłuższym czasie doprowadziło by do spalenia płytki energobloku.
W związku z czym planuję połączyć akumulator rozruchowy z akumulatorem zabudowy poprzez Cyrixa bądź Oriona z pominięciem płytki energobloku.
Chcę zachować pełną funkcjonalność pierwotnego układu, szczególnie automatyczne przełączanie lodówki na 12V podczas pracy silnika.
Pytanie - gdzie i jak rozłączyć dotychczasowy układ aby prąd ładowania podczas jazdy trafiał bezpośrednio (przez Cyrixa lub Oriona)do akumulatora zabudowy z pominięciem energobloku.
W załączeniu schemat i opis płytki.
Z góry dziękuję za pomoc

---

Nordelettronica NE 185_11S SCHEMAT.jpg

Plik ściągnięto 91 raz(y) 61,26 KB

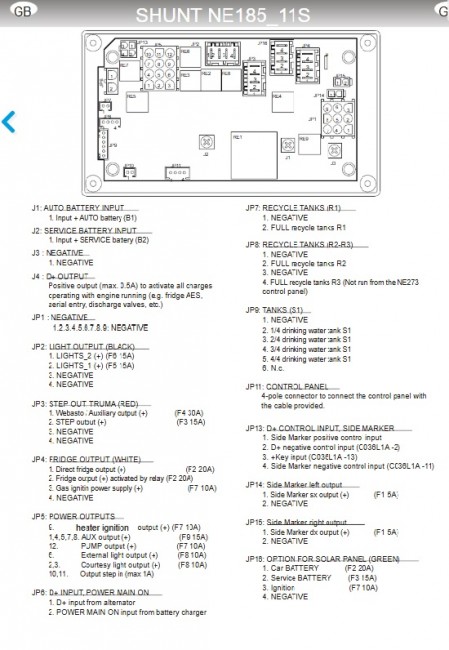

Nordelettronica NE 185_11S.jpg

Plik ściągnięto 0 raz(y) 147,41 KB
