Cześć Wszystkim

Podróżuje kamperem i także z niego pracuje ( ca 30% na razie). Mam 600W solarów i dwa dodatkowe LiIon 24V ca 2kWh.
Niestety jak byłam w listopadzie na wypadzie to praktycznie ze słońca nic nie miałam. Co do zasady też nie staje na kempingach - jest zbyt głośno.
Dlatego idąc za radami z tego forum kupiłam używany agregat Honda 10i - najmniejszy i najcichszy z możliwych.
Niestety w praktyce był bezużyteczny gdyż po każdym użyciu musiałam czekać aż ostygnie by go schować do garażu. Mimo to smród resztek spalin lub benzyny był w całym kamperze.
Dlatego wzorem innych zmontowałam swoją skrzynkę - z wygłuszeniem i częściową automatyką.
Chciałam zrobić autostart - elektryczny rozrusznik - lecz poległam - w środku agregatu praktycznie nie ma miejsca. Zrobiłam więc tylko ssanie - na malutkie servo oraz zawór benzyny na większe serwo.
Użyłam gotowej płytki z ESP8266 z dwoma przekaźnikami by mieć kontrolę nad zapłonem oraz "eco mode" ESP8266 łączy się do servera MQTT w kamperze a ja np przez aplikację w telefonie mam podgląd na stan agregatu. Dodatkowo jest czujnik temperatury i informacja czy agregat zaplił - w ten sposob ssanie włącza sie wyłącza samo. Cały program w arduino to 500 linii kodu.

Skrzynię zamówiłam w firmie z pod Wrocławia - koszt 650 zł wymiary zewn 800 x 320 x 460 mm ( D x S x W) .
W środku wykleiłam warstwą bitumiczną 3-4mm a następnie coś ala filc - z bitmatu. - koszt nie pamiętam.
Przepływ powietrza to 15 W wentylator łazienkowy 12cm - 54zł , wylot jakiś komputerowy też 12cm.
Kupiłam wibroizolatory i dołożyłam je do nóżek agregatu. Wibroizolatory dobrałam do 5000 obr/min -> 83 Hz - tłumienność powyżej 95% .
Awaryjnie jest też zamontowany wyłącznik bym go mogła zgasić.
W celu maksymalnej niezawodności - gdy cała moja elektronika jest wyłączona to agregat zapali.
Zresztą jest demontowalny i można go swobodnie wyjąć.
W skrzyn jest miejsce na plastikowy kanister 10L - dorobię rurkę by Honda zasysała paliwo sama.
Waga skrzyni bez wygłuszenia to 11 kg , z wygłuszeniem pewnie 15 kg. Agregat bez paliwa 14 kg.

Całość zmontowałam do istniejących punktów mocowania bagażnika rowerowego. Początkowo chciałam robić to rurek alu 30mm , lecz w markecie budowlanym znalazłam gotowe elementy do łączenia rurek stalowych chromowanych cienkościennych fi 25. Je też wykorzystałam. W usztywnieniu konstrukcji pomógł mi sąsiad bo bez dolnych niebieskich stabilizatorów konstrukcja "latała".

Całość jest cicha - droga obok jest dużo głośniejsza - można cicho i spokojnie rozmawiać w pobliżu tej konstrukcji. W środku słychać "odległe" mruczenie.
Co do zasady na razie jestem zadowolona. W najbliższym czasie wyjadę do pracy i na narty to się przekonam jak zdaje egzamin .
Koncepcja jest taka że agregat chodzi przez 3 h co drugi dzień . Mam specjalną ładowarkę 700W wiec 3h *0.7 = 2.1kWh . Moje laptopy / monitory i elektronika do pracy zawodowej to średnio 120W*8 -> ca 0.9kWh.
Mocowania serw zaprojektowałam w Autodesk fusion 360 - darmowy dla hobbystów i wydrukowałam na taniej drukarce 3d z PTG.
Projekt jest otwarty , tj chętnie odpowiem co i jak zrobiłam.
Inna sprawa że jeszcze nie przeszedł testu życia - pochwalę się jak się sprawuje za jakiś czas.

Pozdrawiam Ola
Poniżej fotki :

---

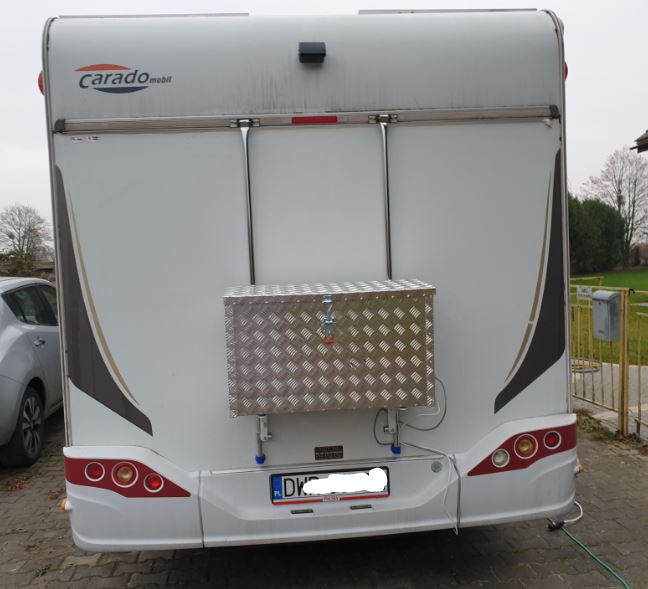

widok_tyl.JPG Widok skrzynki

Plik ściągnięto 6697 raz(y) 52,6 KB

przyłącze230V.JPG wejscie powietrza i gniazda 230V i wejscie 12V do elektroniki

Plik ściągnięto 6697 raz(y) 51,72 KB

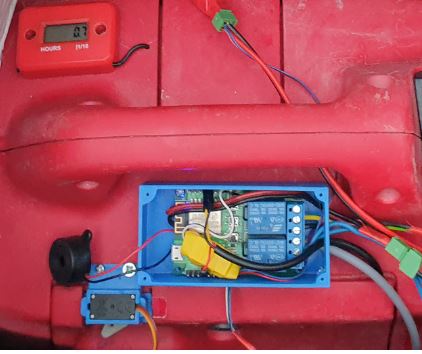

elektronika.JPG Elektronika i serwo ssania

Plik ściągnięto 6697 raz(y) 33,17 KB

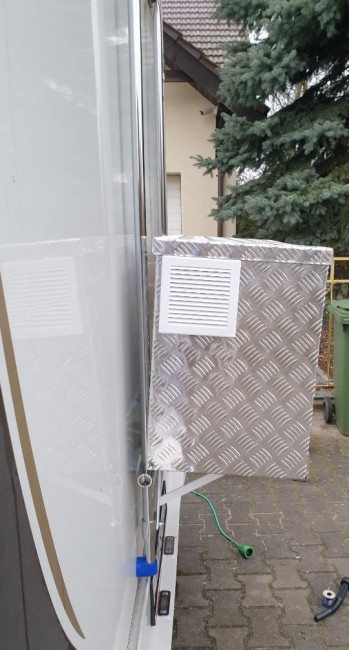

wylot spalni.JPG wylot spalin

Plik ściągnięto 18 raz(y) 99,88 KB

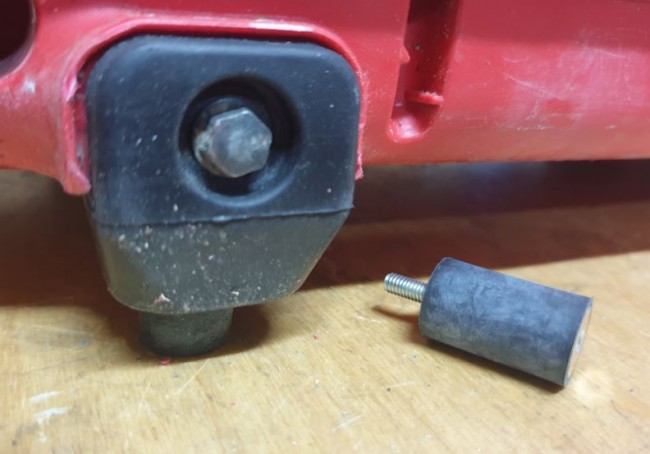

wibro.JPG Dodatkowe wibroizolatory w nóżkach Hondy

Plik ściągnięto 16 raz(y) 53,31 KB

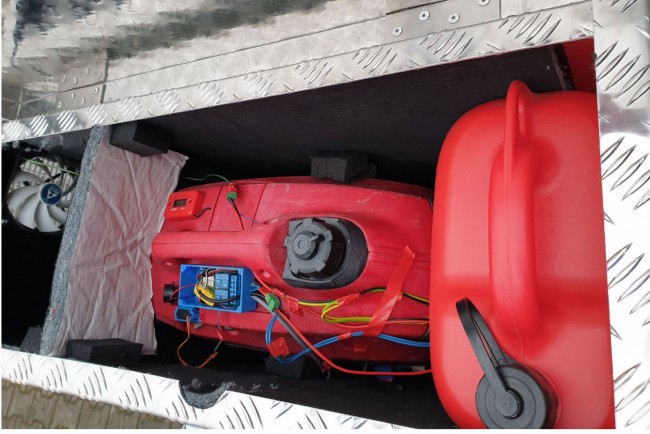

skrzynia1.JPG jeszcze troche bałaganu, pierwszy plan to kanister10L

Plik ściągnięto 15 raz(y) 174,58 KB

komora spalin.JPG komora spalin

Plik ściągnięto 10 raz(y) 159,92 KB

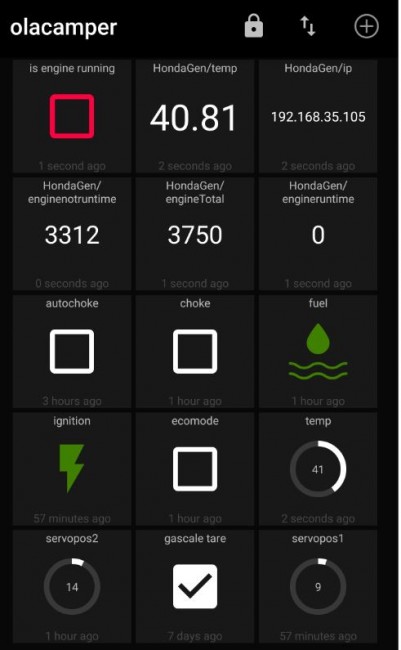

mqtt.JPG Telefon z aplikacją MQTT dash do wyświetlania danych

Plik ściągnięto 45 raz(y) 44,95 KB

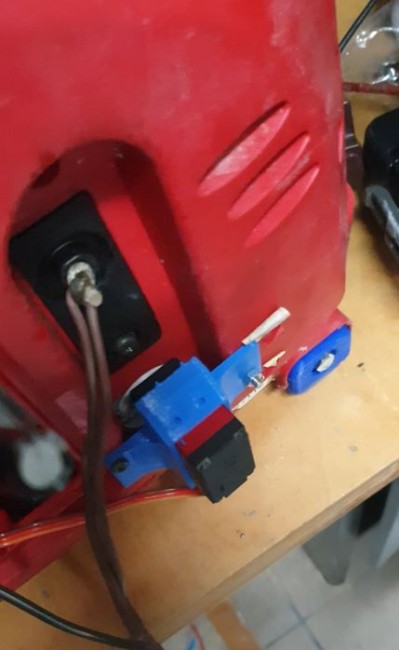

mocowanie serwa Paliwa.JPG Mocowanie serwa paliwa

Plik ściągnięto 15 raz(y) 37,97 KB

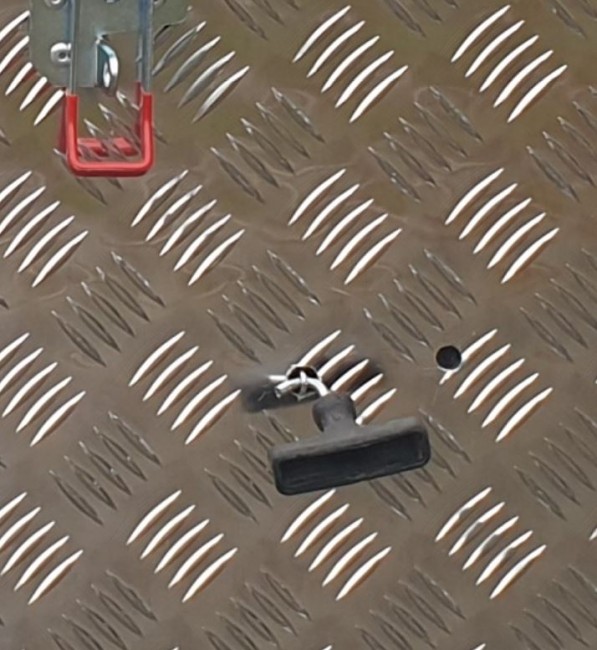

rączka do zaplania.JPG Rączka do zapalania/ normalnie wystaje tylko małe uszko , Rączka jest w kabinie normalnie

Plik ściągnięto 15 raz(y) 88,99 KB

[Andrzej_Gdynia]

Jestem pod wrażeniem...

[rakro1]

Przepięknie !!!
Niby mamy to równouprawnienie ale takimi wpisami robisz cudowną robotę w tym naszym jakby męskim świecie. Super. Oby więcej kobiet potrafiło tak lekko, z taką gracją rozczesywać nasz kołtun

[Banan]

Czapki z głów panowie
Szacun Ola

[LukF]

Szczęka mi opadła ...

I to jest odpowiedź na pytanie w sąsiednim temacie: jak solarami zasilić klimatyzację 230V ? Właśnie tak

[SZEJK]

Ola chylę czoło - MISTRZOSTWO

Nie wiem czy piwo pijesz ale wino leci jak nic.

[Socale]

Zuch baba
Normalnie zuch
Napój dla zuchów:

---


Plik ściągnięto 6578 raz(y) 28,33 KB

[Comsio]

Blachę mam z rampy.

[Monter]

Widać dużo przemyśleń przed przystąpieniem do prac. Spoko patenty. Również jestem pod pozytywnym wrażeniem. Fajnie, że skrzynia opiera się o poziomą rurkę. Przechył skrzyni jak rozumiem niezamierzony?
Niebieska skrzynka powinna być chyba zamknięta i uszczelniona przed dostępem wilgoci. Przewody idące pod podwozie warto też jakoś zabezpieczyć (peszel? listwa plastykowa? mocowanie?). Ale rozumiem, że to wersja rozwojowa i pewnie coś się jeszcze pozmienia
Dodaję do obserwowanych - bo jak wiadomo przy braku dobrej pogody nawet najlepsze solary i największe baterie mogą nie wystarczyć

Nie wiem też jaki jest budżet projektu i jak Koleżanka zapatruje się na ryzyko pożarowe konstrukcji, ale jak jest miejsce w skrzyni to pokusiłbym się chyba jeszcze o gaśnicę automatyczną (butla jak zawsze, ale zamiast zaworu jest wąż który od płomienia się przepala i tak następuje gaszenie - rzecz stosowana chyba w szafach komputerowych) - jak automatyzować to po całości

[darek 61]

poleciało,całość zapewne lżejsza i tańsza od solarów.

[Brat]

Respect!
Pytanie: ten wentylatorek załatwia zarówno sprawę odprowadzenia spalin jak i chłodzenia agregatu? Mam też Hondę, po dłuższej pracy (w garażu) emisja ciepła b. duża ...

[wlodo]

Brawo za podjęcie i zrealizowanie takiego tematu.
Małe 3 grosze... Went. nawiewu powinien mieć gdzieś wylot, chyba że pod agregatem, a wyciągowy powinien mieć otwór do ssania świeżego powietrza, chyba, że ssie to od chłodzenia. Zbiornik paliwa raczej nie obok takiej gorącej maszyny, daj go pod skrzynię na stałe, będzie bezpieczniej.

[zefirwypasu]

Brawo!

[marcincin]

Ja cały czas powtarzam moim córkom aby uczyły się programować - takie fajne rzeczy można sobie samemu zrobić. Brawo szczególnie za elementy sterujące.
Dodaj jeszcze mocowanie tablicy prostokątnej ostrzegawczej - jakiś nadgorliwiec może przyczepić się do nieoznaczonego ładunku wystającego poza obrys samochodu.
