 Wysłany: 2021-05-18, 18:51 Zasilanie aku zabudowy w Rapido - niski prąd ładowania
|
|
|
Czy ktoś kiedyś zlokalizował miejsce instalacji przekaźnika / separatora akumulatorów w Rapido?
Wygląda, że gdzieś ginie ~0,8V podczas ładowania aku zabudowy co jest trochę za dużo jak na linkę 10mm2 CU przez co maksymalny prąd ładowania jest ok 17A - po załączeniu lodówki ok 4A
Podejrzewam albo przypalone styki albo gdzież nie dokręcony / zaśniedziały konektor
p.s. niestety wymieniłem dobry alternator na dobry - nowy daje odrobine więcej prądu ale szału nie ma |
| Ostatnio zmieniony przez MaxL 2021-05-22, 12:05, w całości zmieniany 2 razy |
|
 |
|
 |
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 360/502
Skąd: Bolesławiec
|
| Wysłany: 2021-05-18, 19:16
|
|
|
| MaxL napisał/a: | | Czy ktoś kiedyś zlokalizował miejsce instalacji przekaźnika / separatora akumulatorów w Rapido? |
U mnie jest pod tablicą rozdzielczą i mam chyba podobny problem.
Jeszcze nie wgryzałem się w temat, bo mam trochę innej pracy przy kamperku a prądu mi nie brakuje.
Dostałem instrukcję ze schematami elektrycznymi z Francji i niebawem za to się wezmę, ale wydaje mi się, że mam wystarczająco doładowany akumulator przez solar dlatego separator nie przełącza. (tak to sobie tłumaczę  )
 |
_________________
Pozdrawiam - Darek
 |
|
 |
|
|
MaxL
zaawansowany
Twój sprzęt: Rapido 983F
Pomógł: 1 raz
Dołączył: 19 Gru 2020
Piwa: 9/59
Skąd: Wawa
|
| Wysłany: 2021-05-18, 20:04
|
|
|
| Pod którą tablicą? - gdzie dokładnie? |
|
|
|
|
|
Socale
Kombatant
Twój sprzęt: W szwagrowej stoi stodole.
Nazwa załogi: Sokale
Pomógł: 72 razy
Dołączył: 07 Sty 2012
Piwa: 524/636
Skąd: Gubin
|
| Wysłany: 2021-05-18, 20:19
|
|
|
MaxL, z alternatora priorytetem jest ładowanie akumulatora rozruchowego, część prądu na akumulator zabudowy może być ładowany z ograniczeniem prądowym (mniej amperów) i realizowany poprzez diodę bo za każdą diodą jest spadek napięcia 0,7-0,8V
Myślę że masz wszystko w porządku, chyba że wcześniej przy pomiarach wychodziło Ci idealnie równo. |
_________________
Staram się pisać poprawnie i zrozumiale.
Do zobaczenia Wojtek i Ewa / Sokale
 |
| |
|
|
|
|
|
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 360/502
Skąd: Bolesławiec
|
| Wysłany: 2021-05-18, 20:45
|
|
|
| MaxL napisał/a: | | Pod którą tablicą? - gdzie dokładnie? |

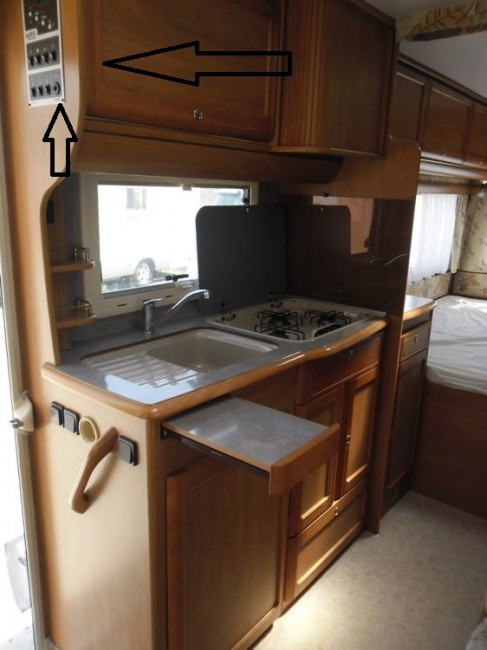

Tablicę mam trochę inną, zdjęcie z netu, ale szafka identyczna
Jak otwieram szafkę, mam po lewej stronie małe pionowe drzwiczki i tam mam dostęp do kabelków. Separator mam na pierwszym planie.
Jutro zrobię fotki i pokażę
|
 |
| Plik ściągnięto 7 raz(y) 83,04 KB |
|
_________________
Pozdrawiam - Darek
|
|
|
|
|
|
MaxL
zaawansowany
Twój sprzęt: Rapido 983F
Pomógł: 1 raz
Dołączył: 19 Gru 2020
Piwa: 9/59
Skąd: Wawa
|
| Wysłany: 2021-05-18, 23:16
|
|
|

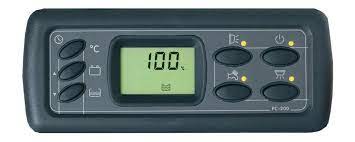

Ja nie mam takiej tablicy - tylko CBE panel z 6 przyciskami i wyświetlaczem
|
 |
| Plik ściągnięto 2440 raz(y) 6,24 KB |
|
|
|
|
|
|
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 360/502
Skąd: Bolesławiec
|
| Wysłany: 2021-05-18, 23:32
|
|
|
| MaxL, Twój jest zdecydowanie nowszy, podejrzewam, że w okolicach tego panela zbiegają się wszystkie kabelki. Musisz poszukać. |
_________________
Pozdrawiam - Darek
|
|
|
|
|
|
MaxL
zaawansowany
Twój sprzęt: Rapido 983F
Pomógł: 1 raz
Dołączył: 19 Gru 2020
Piwa: 9/59
Skąd: Wawa
|
| Wysłany: 2021-05-19, 23:15
|
|
|
Pod panelem sterowniczym nic nie ma - w skrzynkach bezpieczników też... duda
Zapytałem zgrabnie googla per la francois "coupleur separateur rapido"
I na ichniejszym forum CT FR - http://forum-camping-car....scussionID=5141 napisały, że:
"Rapido są a priori wyposażone w CBE i jak dobrze widziałem to jest to przekaźnik na skrzynce rozdzielczej (DS300) który wykonuje sprzęganie!"

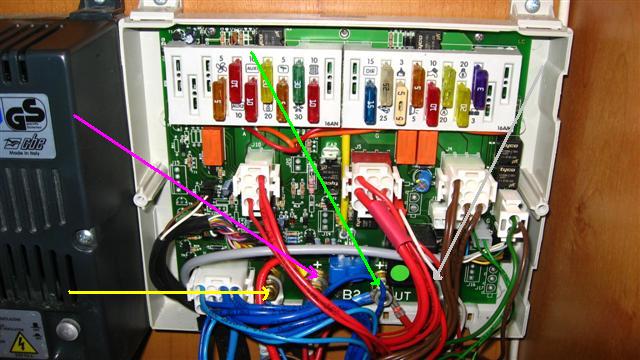

Na załączonych obrazkach widać mój model DS 520 RA (kod 205212) i inne z zaznaczonym przekaźnikiem i obok diodą schottky (15A) - co ciekawe na innym forum też narzekają, że jak się włączy lodówkę do praktycznie nie ma ładowania jedyna rada to przełączyć zasilanie lodówki na inna linię oraz zwiększyć przekroje kabli ...
Ktoś ma może pomysł jak to można jeszcze ogarnąć?
Dodatkowo manual - może sie komuś przyda
CBE DS 520 RA.jpg
|
 |
| Plik ściągnięto 2397 raz(y) 63,02 KB |

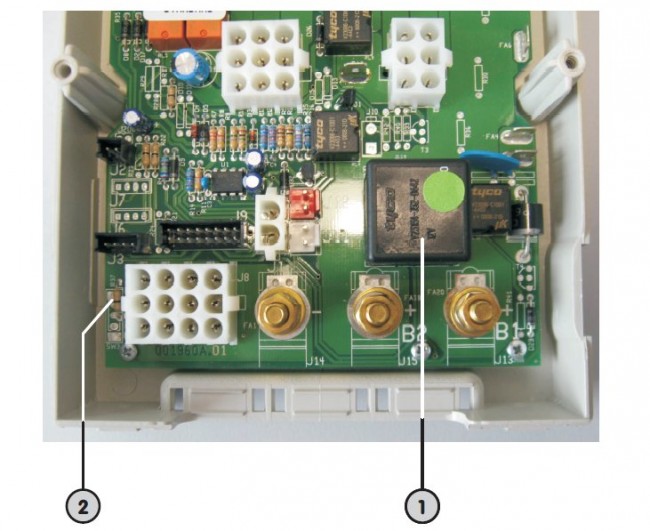

cbe DS300.jpg
|
 |
| Plik ściągnięto 8 raz(y) 80,75 KB |
CBE DS 520 user manual.pdf
|
 Pobierz Plik ściągnięto 1514 raz(y) 1,64 MB |
|
| Ostatnio zmieniony przez MaxL 2021-05-19, 23:39, w całości zmieniany 1 raz |
|
|
|
|
|
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 360/502
Skąd: Bolesławiec
|
| Wysłany: 2021-05-19, 23:34
|
|
|
| MaxL napisał/a: | | Ktoś ma może pomysł jak to można jeszcze ogarnąć? |
Masz może instrukcję? W instrukcji są wszystkie schematy, zdecydowanie by to ułatwiło sprawę. |
_________________
Pozdrawiam - Darek
|
|
|
|
|
|
MaxL
zaawansowany
Twój sprzęt: Rapido 983F
Pomógł: 1 raz
Dołączył: 19 Gru 2020
Piwa: 9/59
Skąd: Wawa
|
|
|
|
|
|
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 360/502
Skąd: Bolesławiec
|
| Wysłany: 2021-05-20, 00:13
|
|
|
Przynajmniej z niego wynika, że nie masz osobnego separatora, a wszystko jest wpięte do energobloku który to ogarnia. Jeszcze pytanie: jaki masz akumulator i czy ustawienia na energobloku się pokrywają z typem akumulatora?
Może coś się dzieje z akumulatorem? Spróbuj go podmienić na inny jak masz możliwość i wtedy sprawdź. |
_________________
Pozdrawiam - Darek
|
|
|
|
|
|
MaxL
zaawansowany
Twój sprzęt: Rapido 983F
Pomógł: 1 raz
Dołączył: 19 Gru 2020
Piwa: 9/59
Skąd: Wawa
|
| Wysłany: 2021-05-20, 08:46
|
|
|
| Aku nówka lifeso4 200Ah - ale przy tym napięciu co wychodzi, jak jest włączona lodówka to żaden nie będzie dobrze działał |
|
|
|
|
|
007jędruś
zaawansowany
Twój sprzęt: Hymer
Pomógł: 2 razy
Dołączył: 20 Sty 2018
Piwa: 8/22
Skąd: BIA
|
| Wysłany: 2021-05-20, 09:08
|
|
|
| Mam identyczny energoblok on ogarnia ładowanie aku . Potwierdzam brak zewnętrznego separatora. |
|
|
|
|
|
marcincin
stary wyga
Twój sprzęt: Benimar Tessoro 442 NK - 2019
Nazwa załogi: MIK
Pomógł: 3 razy
Dołączył: 03 Sty 2013
Piwa: 50/36
Skąd: Wrocław
|
| Wysłany: 2021-05-20, 09:43
|
|
|
| MaxL napisał/a: | | Aku nówka lifeso4 200Ah - ale przy tym napięciu co wychodzi, jak jest włączona lodówka to żaden nie będzie dobrze działał |
Ja bym obstawiał na problem z przewodami lub słabe styki gdzieś po drodze. W mojej zabudowie też mam energoblok CBE - jak miałem kwasiaka to przy rozładowanym akumulatorze zabudowy alternator pompował 40A. Po zmianie na LiFePO4 wartość prądu ładowania skoczyła do 50A. Ograniczyłem prąd ładowania samego akumulatora do 30A - przy pracującej lodówce do akumulatora dociera 20A. Przewód zasilający aku rozruchowy <-> energoblok ma przekrój 10mm2 i może mieć ok 2m długości. |
_________________
Marcincin
 |
|
|
|
|
|
Banan
Administrator
LIVE TO RIDE - RIDE TO LIVE
Twój sprzęt: Rapido 972M MB 2.9 TD
Nazwa załogi: Bananki
Pomógł: 30 razy
Dołączył: 09 Lis 2010
Piwa: 360/502
Skąd: Bolesławiec
|
| Wysłany: 2021-05-20, 10:04
|
|
|
| marcincin napisał/a: | | Ja bym obstawiał na problem z przewodami lub słabe styki gdzieś po drodze. |
Też bym się ku temu skłaniał.
Na energobloku masz ustawiony przełącznik typu aku na kwas, czy żel? Jak na żel, ustaw na kwasa, BMS to sam ogarnie. |
