[wacko_jacko]

Witam,

Co mam?

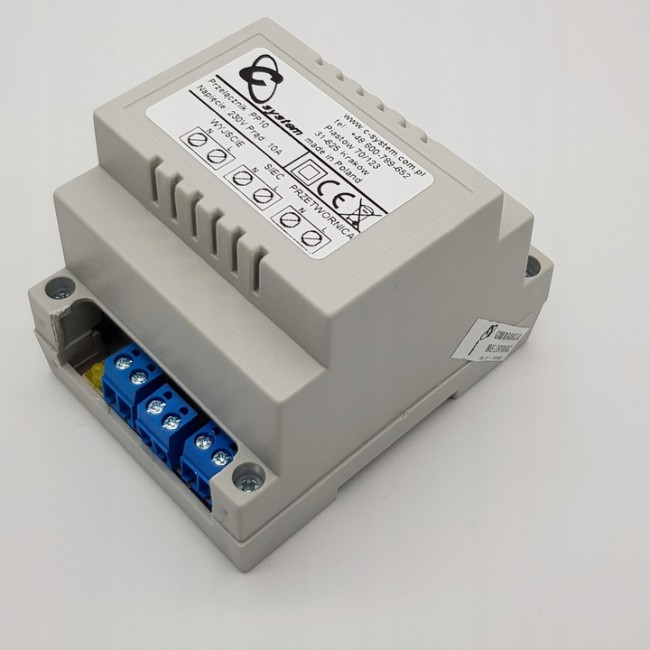

Posiadam Hymer'ka Clasicc B544 z 2001 roku z ELEKTROBLOCK'iem EBL 99. Nie dawno dolozylem do niego panele (2x 175W + kontroler Lumiax 30A) i przetwornice AZO 2000w/1100w z ECO MODE. Wszystko podlaczone prosto pod baterie 100ah. Za rada instalatora panelow dokupilem przełącznik przetwornicy C-system PP 10.

Co chce osiagnac?

Wlasnie pozbylem sie oryginalnej lodowki absorbcyjnej i chce wykorzystac istniejaca instalcje by podlaczyc do niej domowa lodowke na 230v. Chce wykorzystac przelacznik by lodowka (i reszta gniazdek) brala zasilanie 230v z przetwornicy, chyba ze podlacze sie pod 230v z zewnatrz.

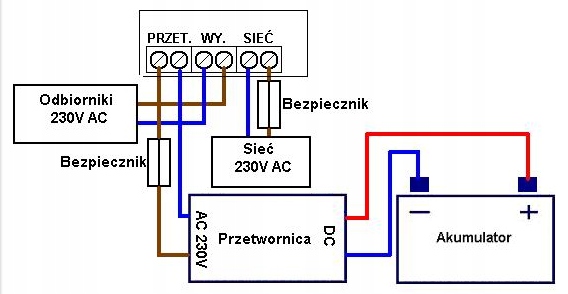

Oto schemat jaki dostalem:



Czy jest mi ktos w stanie podpowiedziec gdzie musze sie wpiac?
Patrze na schemat Elektroblock'a (schemat) i domyslam sie, ze nie moge wpiac sie w glowne gniazdo (mains connector), ale musze ominac ladowarke i pojsc prosto na gniazdka. Czy ktos moze podpwoiedziec gdzie sie wpiac i jakie bezpieczniki dolozyc zeby wszystko bylo bezpieczne?

[Banan]

Masz wszystko opisane
Wyjście z przetwornicy pod zaciski PRZETWORNICA
Zasilanie ze słupka pod zaciski SIEĆ
Na WYJŚCIE podłączasz gniazdka w kamperze
Zabezpieczenia, które masz w tej chwili podłączone od strony słupka, wpinasz na WYJSCIE

Ładowarkę podłącz bezpośrednio do kabelka, gdzie masz wejście ze słupka 230V,


PS
Poczytaj sobie tematy odnośnie lodówki - odpuść sobie 230V, daj do przerobienia na 12V - to czysta strata energii

---


Plik ściągnięto 1265 raz(y) 58,88 KB


Plik ściągnięto 8 raz(y) 79,25 KB

[wacko_jacko]

Mowiac ladowarke masz na mysli wbudowana ladowarke z Elektroblock'u ktora laduje oba aku po podlaczenia do slupka?
Piszac gniazdka wlasnie nie wiem ktorym kablem idzia prad na gniazdka i czy lodowka nie jest czasem podpieta oddzielnie do 230v?
Problem w tym, ze patrze na schemat i nie widze wyjscia na gniazdka.

Moja lodowka przy starcie bierze 1kw, ale gdy juz chodzi jest to ok 70w. Pytanie ile pradu mniej zaoszczedze przerabiajac na 12v i jaki to dla mnie bedzie koszt? Widzialem same kompresory za 700 z Aledrogo do tego koszt przelozenia i pewnie wyjdzie 1200, a za sama lodowke dalem 600 zl.

[Banan]

[Socale]

[wacko_jacko]

Wczoraj mi to spac nie dawalo i przesledzilem kable w srodku i kolega Banan ma racje. instalacja 230v jest oddzielona od 12v i znajduje sie na sciance przy Trumie. Teraz musze tylko dociagnac tam kabel z przetwornicy i zalozyc przelacznik PP20.

Co do lodowki to raczej przerobie, ale nastapi to raczej jak znow zawitam do Polski, chyba ze znajde na wyspach jakiegos magika ktory mi przelozy agregat w rozsadnym budzecie

[Banan]

wacko_jacko, tylko pamiętaj, by zasilanie EBL99 podłączyć bezpośrednio do wejścia ze słupka 230V

[wacko_jacko]
