[Wojadżer]

Temat dla większości z Was pewnie trywialny ale ja odpowiedzi nie znalazłem - jak zrealizować włączanie/wyłączanie światła z dwóch różnych punktów - czy można to zrobić tak jak w instalacji AC230 wykorzystując 3 pinowe wyłączniki i połączyć je dwoma torami "+" ? Czy też w instalacji DC12 robi się to inaczej?

[WaldekR]

Jeżeli masz zamiar założyć oświetlenie o niewielkiej mocy, kilkanaście wat to da radę zwykły schodowy na 230v. Jeżeli ma być coś mocniejszego to lepiej zrobić na przekaźniku, który może przyjąć dużo większe obciążenie.

[Wojadżer]

Najwyżej 10w - to będzie 2,2m taśmy led, jeden wyłącznik blisko taśmy drugi odległy o jakieś 3m przewodu.

[WaldekR]

10wat to nawet nie 1Amper. Da radę, kup sobie jakieś małe natynkowe schodowe Np Carla z Nasielska indeks producenta 3712-00. pamiętaj, że muszą być połączone trzema żyłami.
schemat połączenia schodowego znajdziesz na necie bez problemu.

[Wojadżer]

Dziękuję. Znalazłem taki na ten przykład:

[WaldekR]

Może być ale tu np. masz bardziej czytelnie:
https://lumigo.pl/schemat-podlaczenia-wylacznika-schodowego-podwojnego/

Na N dajesz minus a + puszczasz na włączniki.

[robba]

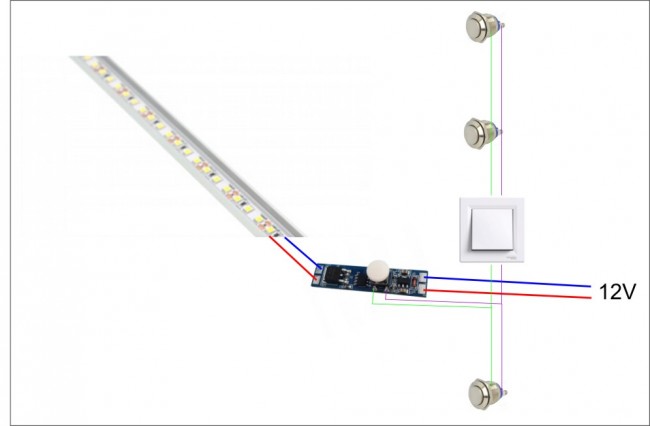

Nie wiem jak u Ciebie z lutowaniem. Ale jeśli dobrze to proponuje taki układzik zakupic:
https://allegro.pl/oferta/wlacznik-on-off-przycisk-sciemniacz-led-8a-bs001-12005307120
umieścić gdzieś blisko tasmy, tak żeby było też blisko do obu wyłączników z kablami.

z obu wyłaczników dotykowych (dzwonkowych) po dwa cieniutkie kabelki podłączasz do
tej płytki do zamontowanego na niej przycisku (dolutowujesz).

zalety:
duzy prąd, żadnego przekażnika, ściemnianie (przytrzymanie przycisku), cieniutkie kabelki do właczników, dowolna ilośc włączników, jeśli tą płytkę umieścisz blisko tasmy led to przy taśie led też masz włączanie, prosty układ połączeń.... i do 8A!

mieści się też w samym profilu led....

---

wylacznikiLED.JPG oszcednosci na ilosci i grubosci kabla, dodatkowe funkcje, proste podczenie

Plik ściągnięto 5 raz(y) 45,61 KB

[Wojadżer]

Dzięki robba ale lutownicę to widziałem na zdjęciu. Zrobię więc jak w domu.

[decumanus]

[robba]

[robba]

ps. jakby ktoś jeszcze w temacie chciał zaszaleć i oprocz sciemniania mieć miekkie włączanie to można dać taki układzik... :0
https://allegro.pl/oferta/sterownik-spl01-miekkiego-zalaczenia-tasm-led-8897047235
reszta jak w poprzednim poście
jedynie trzeba uwzglednic ze ten układ maks 3A!

[Wojadżer]
