Tak dla pewnosci o czym jest mowa, zalaczam zdjecie.

Z lewej jest TEC=Peltier elements are heat pumps which transfer heat from one side to the other, depending on the direction of the electrical current.
https://en.wikipedia.org/wiki/Thermoelectric_cooling


a z prawej TEG=Seebeck. Thermoelectric power generator
https://en.wikipedia.org/wiki/Thermoelectric_generator

Wszyskie podpowiedzi sa bardzo mile widziane !

---


Plik ściągnięto 20 raz(y) 85,65 KB

[DK-Tadeusz]

Od myslenia o rurkach, blachach, cenach, i podlodze to mnie glowa rozbolala. Przypomnialo mi sie ze przez 20 lat przestawiam "Przyda sie" bardzo lekka plytke z plastiku 4mm z kata w kat. Znalazlem, polozylem na betonie i pochodilem po niej.
I co? I nic.
Polorzylem na dywanie i poskakalem.
I co? i nic.
Postawilem krzeslo, usiadlem.
I co? i nic.
Dopiero jak polozyle na betonie i przyp......... mlotkiem to malenkie zarysowania powstaly.

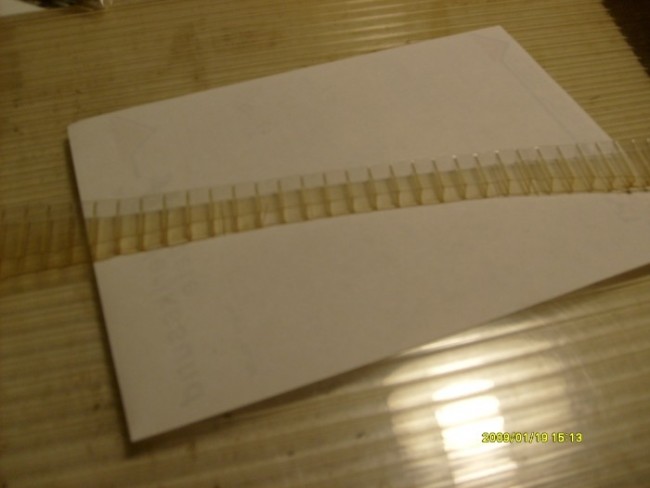

Plyta to polykarbonat kanalowy, 4mm, vaga na metr 0,8 kg. Zawartosc wody na metr 3,6 kg. Cena ca. 50.-Zl za metr.

Przyczepa ma 10m2, wiec; 44 kg, 500,-Zl + kleje, rurki itp., = cirka 1000.- Zl za 3,6mm wody wszedzie.

Edit;

Gdzie jest napisane ze wszystkie kanaly musza byc wypelnione woda? Bo gdyby tylko co 2-gi 3-ci to raptem redukcja wagi, a komfort ten sam.

---


Plik ściągnięto 14 raz(y) 76,24 KB

[koder]

[DK-Tadeusz]

A niech bedzie komorowy.
Plyty sa nawet 2 x 6 metrow.
Prawda, niesamowicie silny material.

[DK-Tadeusz]

Dziszejsza pruba.

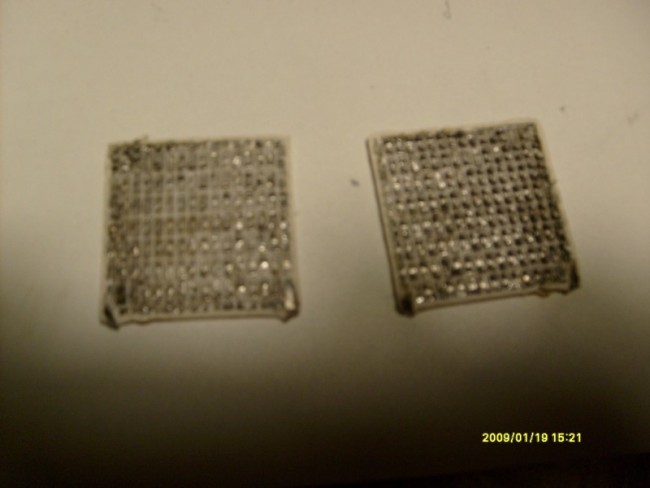

Tu zdjecie srodka spalonego ogniwa.

---


Plik ściągnięto 14 raz(y) 87,8 KB


Plik ściągnięto 17 raz(y) 124,97 KB

[DK-Tadeusz]

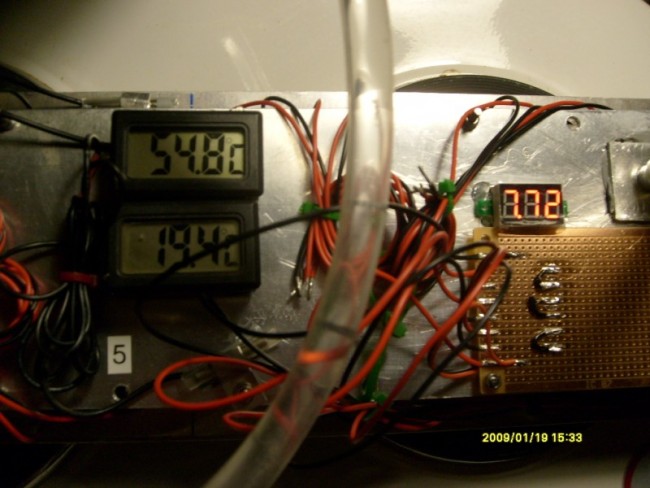

Wiec dzisiaj byla pruba z woda,

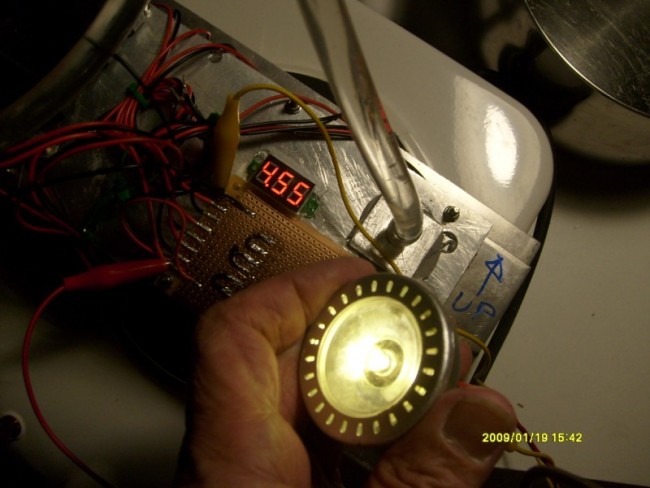

Nastepne zdjecie to silniczek.
I dioda Led.

Wszystko jest na 4 x TEG z 18 dostepnych.

---


Plik ściągnięto 14 raz(y) 123,5 KB


Plik ściągnięto 14 raz(y) 115,64 KB


Plik ściągnięto 16 raz(y) 130,28 KB

[wirefree]

No super tylko jak na moj gust to brak izolacji pomiedzy warstwami, jaki prad i napiecie udaje sie uzyskac z tego co masz?

[DK-Tadeusz]

Kiedys bawiac sie solarem 130W zwrucilem uwage, ze odrobina cieniu albo ciasteczko z przelatujacej mewy, na pojedyncz ogniwo strasznie redukuje prad. Chyba gdzies o tym czytalem. Docelowo zakupilem garsc Mos-Fet-uw aby byc w stanie zrobic spiecie na danym elemencie. W tedy reszta pracuje normalnie z troche mniejszym napieciem.
Ale narazie nic nie zrobilem.

Wczoraj czytalem o kims co podziela moje przekonanie o ladowaniu najpierw ni-hm albo li-po, 1s evt 1 ogniwo z kwasiaka. Tzn. cos okolo 2-4 volt i dopiero potem z dc-dc step-up na 12V.
Laczac wszystkie TEG w szereg uzyska sie spore napiecie ale pradu malo bo te ogniwa maja wysoki wewneczny opor ok. 3 Ohm. 3 x 18 = 54, a to amperow nie daje.

[DK-Tadeusz]

@ wirefree.
O jakiej izolacji piszesz? Tu ma byc maksymum przewodu termicznego.
Tu jest opis; https://pl.wikipedia.org/wiki/Pasta_termoprzewodz%C4%85ca

Teoretycznie 18 x 2Watt. 36. Ale z 20 bedzie git.

[DK-Tadeusz]

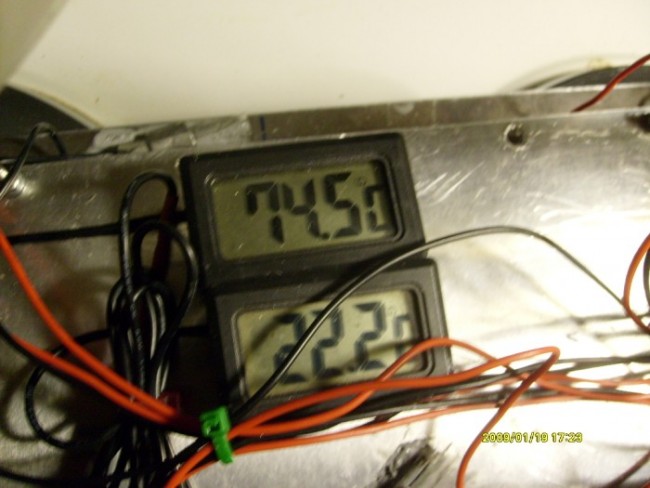

Kilka zdjec. Z 18 TEG-uw zostawilem 8 i polaczylem 1+1 x 4. Te osiem dawalo ponad 20 Volt w szeregu. Te 10 wyjetych powolodowalo straszne spiecie termiczne. Teraz 8 daje pravie 5 Watt. Ale tylko jesli temp. jest 90C. Tego ni jak nie osiagne w Trumie. Planuje zmiane cieplej plyty na wieksza i zamontuje zeberka. Oczywiscie bardzo kusi aby przerobic czesc Trumy na wode. No ale wazne ze to zaczyna dialac.

---


Plik ściągnięto 3014 raz(y) 114,69 KB


Plik ściągnięto 16 raz(y) 128,56 KB


Plik ściągnięto 19 raz(y) 105,43 KB

[DK-Tadeusz]

Wedlug specyfikacji to powinno dzialac tak;

Model: SP1848-27145
Color : White
Lead Length: about 300mm
Size: 40mm x 40mm x 3.4mm
20 Degree Temperature Difference: Open-circuit Voltage 0.97V, Generated Current: 225MA
40 Degree Temperature Difference: Open Circuit Voltage 1.8V, Generated Current: 368MA
60 Degree Temperature Difference: Open Circuit Voltage 2.4V, Generated Current: 469MA
80 Degree Temperature Difference: Open Circuit Voltage 3.6V, Generated Current: 558MA
100 Degree Temperature Difference: Open Circuit Voltage 4.8V, Generated Current: 669MA

The above values are for reference only, the wiring in actual use, and the step-up board, there will be loss of current.

EDIT;
Zaczyna mi czerwona zarowka migac w glowie; te parametry to sa absolutne tzn. ALBO 4,8V ALBO 0,669A ale nigdy razem! Tak samo jak tranzystor 100V 15A. To napewno nie 1500W a moze tylko 150Watt lub 15.

No ale takie 4Watt z jednej plyty alu to x 4 bedzie 16. A na to miejsce jest. Tu jest tylko kvestia pociecia plyt alu. Koszt tez znikomy, bo place 10,-zl za kilo.

[zbiegusek]

MegaAmper? No. no... :)

[DK-Tadeusz]

Tak podaja Chinczycy, ale wszystko co pisza trza czytac po swojemu. !

Jedno jest taki blad jak tu, alle problem jest wielki ze zrozumieniem pojec "ilosc energi" Watth i efekt Watt. To jest niestety dzienne na portalu dla inzynierow ing.dk Walkowane 10 lat temu, dzisiaj i napewno za 10 lat.

[pasza]

to raczej nie zadziała w tym sensie aby odzyskiwało traconą energie, przecież sprawność takiej trumy na gaz jest bardzo wysoka ~97% więc co ten układ ma odzyskać https://polskicaravaning.pl/pl/artykul/2208/gaz-gaz-i-dlugo-nic

Zadziała i owszem ale wtedy zużycie gazu będzie wyższe aby ogrzać kampera do tej samej temperatury myślę że już wstawienie mini kotła parowego i turbiny parowej było by efektywniejsze od tych ogniw Peltiera bawiłem się tym ogniwem dawno dawno temu w kompie do schładzania CPU przy podkręcaniu i wyleciało z kompa.

Taki bojler truma to już niemal kocioł parowy i w prosty można zrobić aby w zimę generował i prąd i ciepło myślę że tu są możliwości raczej?

edit.
To by się sprawdziło ale jako chłodzenie silnika spalinowego kampera bo jego sprawność jest niska rzędu ~30% i tu można by było choćby najprościej i mało efektywnie z rury wydechowej kupę energii odzyskać.

[DK-Tadeusz]

@ pasza.
Zurzycie nie wzrosnie absolutnie wcale. Energia nie znika, tak czy siak caly ten prad zmieni sie w cieplo predzej czy pozniej. Te 5 % pradu to tylko inna droga ciepla. No chyba ze accu jest na zewnatrz albo chlodzi sie wode na zewnatrz by uzyskac wiecej pradu.
