[Rockers]

Ja też mogę się dzisiaj pochwalić małą robótką.
Postanowiłem postawić na oszczędność prądu przez zrobienie oświetlenia diodowego, a ponieważ gotowe lampki są drogie, zaszedłem do sklepu i oto co znalazłem.

---

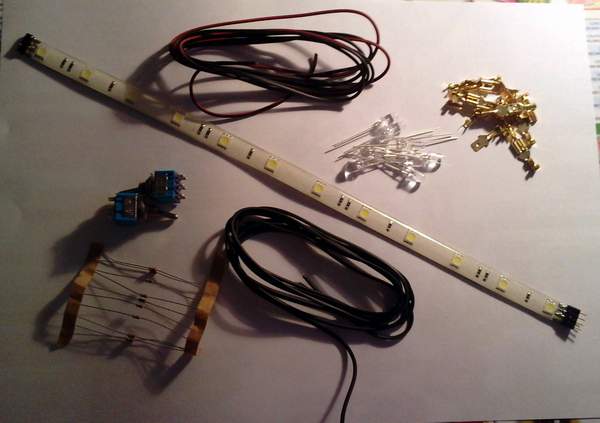

akcesoria.JPG akcesoria jakie kupiłem, jedna listwa z diodami, wystarczy przylutować, oraz luźne diody wystarczy polutować ;)

Plik ściągnięto 11669 raz(y) 26,47 KB

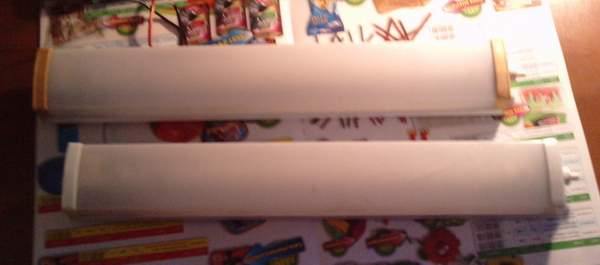

lampki.JPG Dwie lampki do wypróbowania, dwóch sposobów.

Plik ściągnięto 11669 raz(y) 14,72 KB

[Rockers]

Dzisiaj ze względu na brak czasu postanowiłem wypróbować prostszy sposób z gotową listwą.
Dodatkowo zastosowałem mały pstryczek, który pozwala przełącząć pomiędzy diodami a neonówką.
Przełączniczek okazał się wadliwy musiałem wymienić, dobrze że kupiłem dwa ( drugi do drugiej lampki ) jutro ten pierwszy przełączniczek pojadę wymienić.
A oto efekt końcowy

---

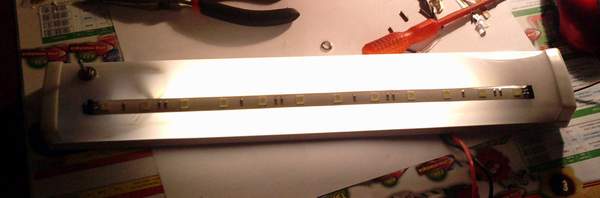

gotneon.JPG neonówka po skręceniu całości

Plik ściągnięto 9643 raz(y) 13,42 KB

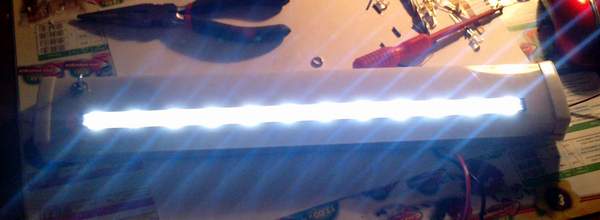

gotledy.JPG a tak świecą ledy

Plik ściągnięto 9643 raz(y) 15,17 KB

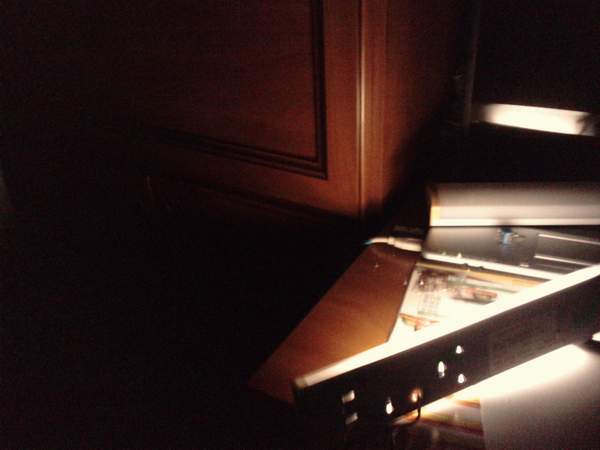

swneon.JPG dla porównania tak świecą ledy w róg pokoju ;)

Plik ściągnięto 9643 raz(y) 18,07 KB

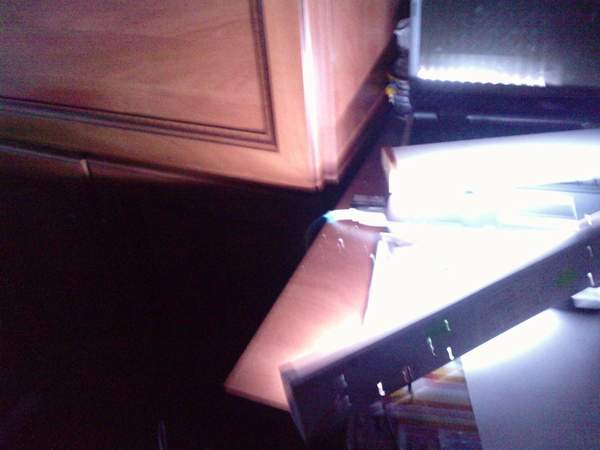

swledy.JPG a tak ledy

Plik ściągnięto 9643 raz(y) 21,9 KB

[Rockers]

a oto lampeczka już w kamperku

---

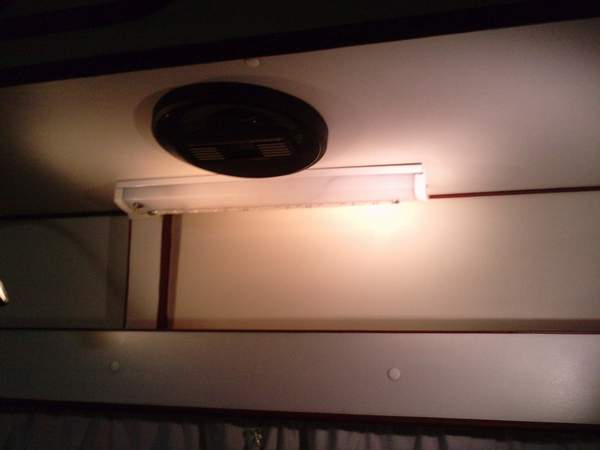

lamp1wkamp.JPG na swoim miejscu nad stoliczkiem

Plik ściągnięto 9640 raz(y) 15,22 KB

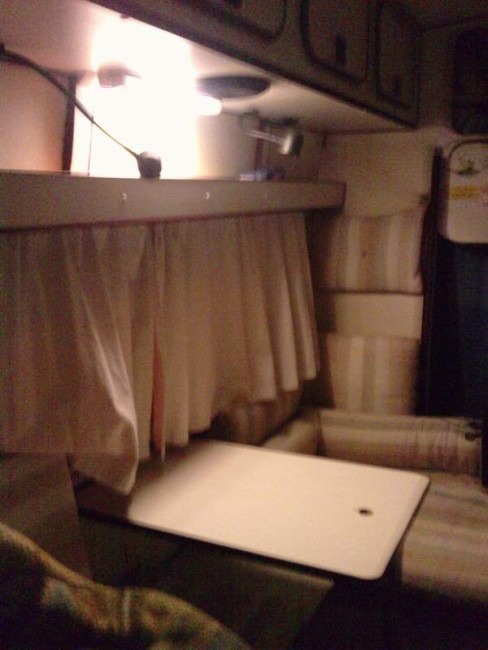

lamp1neon.JPG dla porównania tak świeci jako neonóweczka

Plik ściągnięto 136 raz(y) 41,87 KB

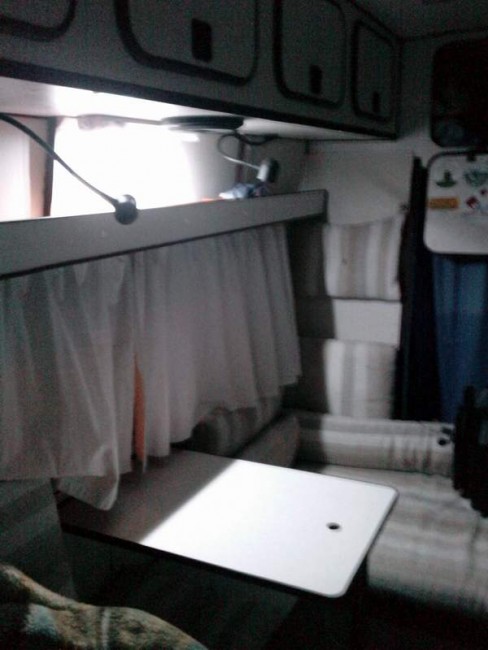

lamp1ledy.JPG a tak świecą ledy

Plik ściągnięto 143 raz(y) 39,36 KB

[Rockers]

Dodam jeszcze iż ten gotowy pasek led kosztuje 35 zł ma wlutowane 12 diód z czego można go ciachać po 3 diody i zawsze będzie świecić.
Mam zamiar kupić jeszcze jeden taki paseczek i podzielić go na 2 części po 6 diód i zamontować go do 2 lampeczek które mam nad blatem kuchennym.

Jutro produkcja drugiej lampeczki z luźnych diód do łazieneczki.

[Świstak]

Zastanów się jeszcze nad wymianą halogenków na gotowe żarówki diodowe, ale nie składane z kilkudziesięciu pojedynczych, lecz zbudowane na bazie POWER LED. Kierowane oprawki można kupiż za kilka złotych, żarówki POWER LED 1W kosztują około 30 zł, a 3 watowe SPOT LED z dodatkowym odbłyśnikiem około 50. Przebitka energetyczna niesamowita a do tego można kupić w wersji ciepła biel i światło nie jest takie "tuningowe" lecz przyjemne dla oka. Z akumulatora 60 Ah 1 W żarówka będzie pracować grubo ponad 300 godzin a nie wyciągnie 50% pojemności aku i go nie zasiarczy... Ilość światła dla POWER LED z 1 wata jest większa niż z pojedyńczych diod. Do tego większość z nich posiada drivery (źródła prądowe) i nie traci energii na rezystorach (nie zamienia energii w ciepło)

[Świstak]

Właśnie o tych mówię. Ale zwróć uwagę że są trzy (zasadniczo) wykonania:
1 mnóstwo pojedynczych diod, kąt promieniowania zazwyczaj około 30 stopni - najstarsze i najmniej ekonomiczne energetycznie rozwiązanie
2 Kilka (5-10) diod z żółtymi powierzchniami emitującymi światło kąt zależny od soczewek lub ich braku - bilans lepszy i cena w miarę
3 jedna lub trzy diody mocy, obudowa z radiatorem. Cena wysoka, ale rozwiązanie najlepsze.

Wszystkie występują na różne napięcia (230 AC, 12AC i 12 DC - te czasem trzeba wtyknąć odwrotnie) i z różnymi przyłączami, więc możesz wybrać takie aby zastapić zwykłe halogenki które masz w kamperku. Zysk energetyczny - około 10 razy mniej energii. Do tego pozycja 3 nie przygasa kiedy słabnie akumulator (driver zasila diodę utrzymując stałe parametry)

[Świstak]

Tu masz troszkę opisu i zachęty do stosowania takich rozwiązań
http://allegro.pl/item688...ala_ciepla.html

[Rockers]

Wyczytałm w necie że aby normalna dioda nie świeciła punktowo należy spiłować jej czubek i od tego zacząłem.

---

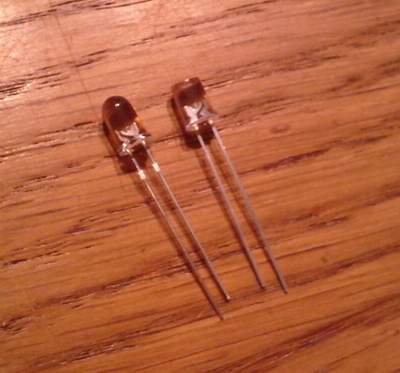

dwiediody.JPG dla porównania dwie diody jedna spiłowana druga nie

Plik ściągnięto 9009 raz(y) 18,24 KB

oswpunkt.JPG tak świeci dioda nie spiłowana

Plik ściągnięto 9009 raz(y) 4,85 KB

oswdioddypl.JPG a tak spiłowana. może świeciła by mocniej ale nie mam odpowiednich materiałów aby ją po spiłowaniu dobrze wypolerować

Plik ściągnięto 9009 raz(y) 4,8 KB

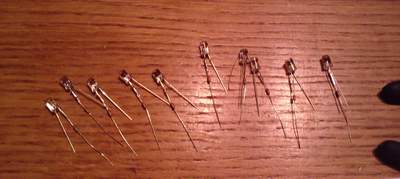

diodyspilowane.JPG wszystkie diody spiłowane > najgorsza część wykonana

Plik ściągnięto 9009 raz(y) 11,68 KB

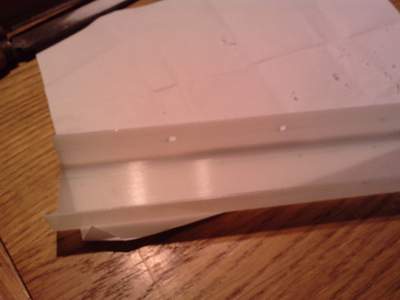

otwory.JPG czas na otwory w obudowie, wyznaczyć miejsca i powolne wiercenie, stary plastik łatwo pęka

Plik ściągnięto 9009 raz(y) 9,54 KB

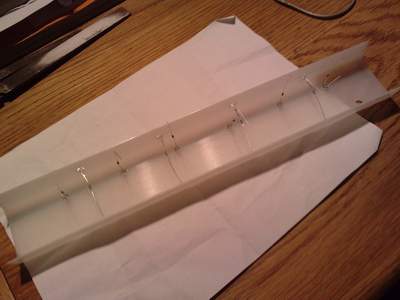

diody na miejscu.JPG po nawierceniu otworów, można włożyć diody na miejsce ;)

Plik ściągnięto 9009 raz(y) 12,52 KB

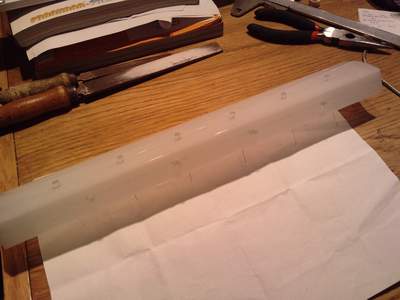

diody na miejscu2.JPG diodki od przodu

Plik ściągnięto 9009 raz(y) 13,51 KB

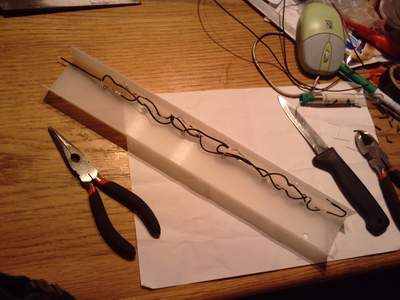

druciki.JPG a tu już diodki połączone kabelkami niestety brak przełączniczka

Plik ściągnięto 9009 raz(y) 17,53 KB

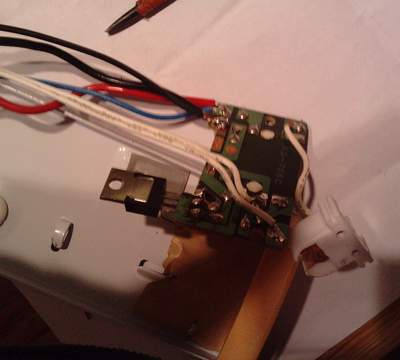

masa.JPG przylutowanie masy do płytki

Plik ściągnięto 9009 raz(y) 13,54 KB

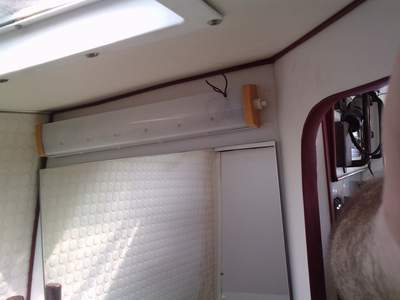

lampkanamiejscubez.JPG lampka prawie gotowa ale bez przełącznika na tym stanąłem

Plik ściągnięto 9009 raz(y) 11,67 KB

[Rockers]

No i dziś nareszcie wmontowałem przełącznik

---

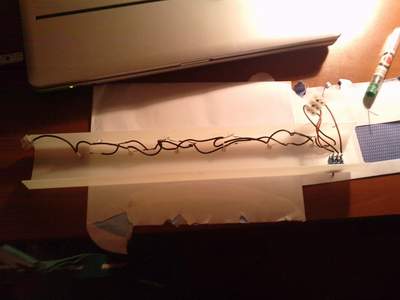

wylacznik.JPG przełącznik na miejscu

Plik ściągnięto 9003 raz(y) 10,7 KB

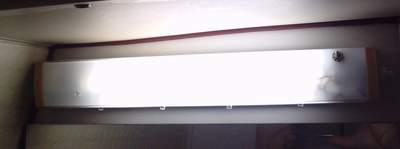

gotowa.JPG Gotowa lampka tak świeci jako neonówka

Plik ściągnięto 9003 raz(y) 5,3 KB

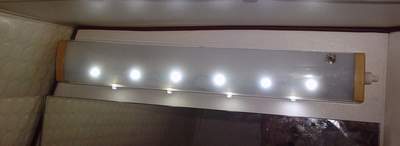

gotdiody.JPG A tak na diodach, 6 diód oświetla łazieneczkę, 4 świecą na lustro

Plik ściągnięto 9003 raz(y) 5,83 KB

[Rockers]

Jak się przekonałem, jeśli chodzi o zwykłe diody ( nie power ledy ) oświetlenie jest słabsze, ale stwierdzam że jak do oświetlenia małej łazieneczki wystarczające nawet do golenia, a przede wszystkim oszczędniejsze, a jak zechcę zawsze mogę użyć pstryczka przełączniczka i załączyć neonóweczkę
Dalej świeci mam nadzieję dłuugo i szczęśliwie

[Świstak]

Rockers. Cieszę się ze zrobiłeś. Własnymi rączkami. Co do polerowania - daj spokój - podrap się za uchem i natłuść spiłowane szczyty. Albo lepsza metoda to przez kilka sekund intensywnie pocieraj o jeans'owe spodnie. Będzie glanc aż miło Ale jeśli diody są za rozpraszaczem - nie zauważysz różnicy - z polerką czy bez. Jeszcze raz gratuluję brudnych rączek.

[f68]

zamiast polerowania weź mały palniczek gazowy taki jak zapalniczka i delikatnie przypal - muśnij dosłownie ogniem wszystkie odzyskają przejrzystość

[Rockers]

Ja je wypolerowałem na ile się dało właśnie na spodniach ale lnianych wydawały mi się bardziej ostre , ale mały płomień też wydaje mi się ciekawym pomysłem

[Rockers]

[polaris20]

Ja się mogę pochwalić, że wymieniłem całe oświetlenie na ledy w kamperku łącznie z szoferką. Wszystko wykonałem z taśm neonówki również zastąpiłem ledami. Jedną wyposażyłem w kolorową taśmę z pilocikiem dzięki czemu mogę zmieniać odcienie i regulować moc. Mam nadzieję, że co nieco oszczędzę
