[Socale]

[Bronek]

Styropian wydłubywałem i paluchem uciskałem, potem klej do styropianu i ramka.

Tu bym dłubał, dluto, nóż , Ciekawe czy się kurczy od ciepła? Lut kolba? niebezpiecznie....
Ale w to dachowe np wstawiają bez ramek.

Może zrób framugę z aluminium zewnętrzną, bo i tak jej nie będzie widać.
Czyli np. dwa kątowniki a w środku płaskownik.

I! wtedy rogi mogą być proste?
Z zew nie będzie widać. Nie wiem czemu się utarło, że musi być zaokrąglone? Syf w rogach, woda?

[MisioKRAK]

Z wyczuciem opalarka...

[Socale]

W moim Dethcie, jak i w poprzednim (foto wyżej) są okna bez ramowe, znaczy się szyba <> uszczelka. I właśnie układanie gumowej uszczelki wymusza zaokrąglenie narożników.
W BYŁym miałem ramowe i tam narożniki na ostro były.
.
Jest myśl !!!
Spróbuję temperaturką. Widziałem jak styropian docina się drutem oporowym jak struna. Perfekcyjnie równiutko. Spróbuję coś urwać z tego pomysłu.

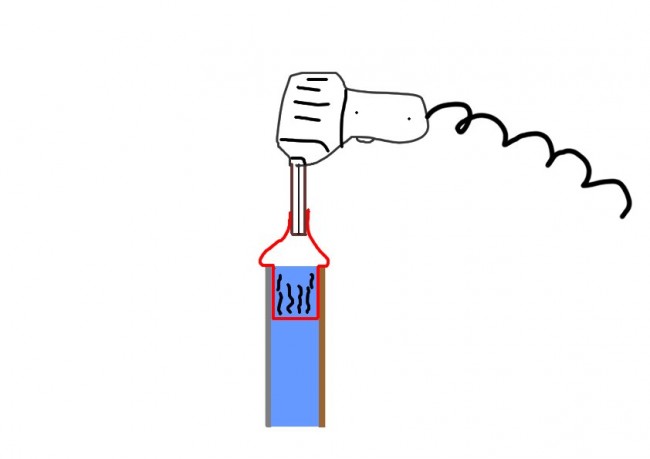

Lutownicą transformatorową ukształtuję grot tak, aby mógł wycinać na głębokości 3cm o szerokości 3cm. Grot najwyższą temperaturę będzie osiągał po środku, a że z miedzi będzie to równomiernie na boki i też odetnie.
Kiedyś kwadratowe scalaki tak wylutowywałem i to działało extra.
Cieniutka warstwa styroterotego czegoś zapewne zostanie więc klej do styrodrewna powinien związać fest
Ciekawe czy takie coś szybko pójdzie:

---


Plik ściągnięto 20 raz(y) 23,18 KB

[Bronek]

no...

[zbyszekwoj]

W Portugalii przez to okienko złodziej w nocy złapał naszą koleżankę za głowę. Miała szczęście że odwrotnie nie spała. Wolałbym bez okna.

[Socale]

[Socale]

Chłopaki, odświeżam temat bo muszę.
Zerknijcie na zdjęcia i kliknijcie w ankiecie: https://www.camperteam.pl...p=716799#716799


W dupie mi się poprzewracało i teraz mam wybór=dylemat a to dzięki straconemu okienkowi w Częstochowie.
Mam 2 rodzaje okien. Pierwsze obce i... ładniejsze(?) Hobby, drugie oryginalne kształtem takie jak fabryczne z identycznym zawiasem mocującym.
Wieczorem po zakończeniu ankiety napiszę parę słów i zapodam zdjęcia. Tymczasem proszę Was o nie prowadzenie rozmów w temacie z ankietą tylko tutaj, dobrze?
Miluśkiej Niedzieli.

[MILUŚ]

[Wojciechu]

Kiedyś w Bałtowie, rano na zlocie, widziałem połamane krzesło w zgliszczach ogniska. Teraz Ty , dewastator na Jasnej Górze. Oj, zloty bywają niebezpieczne - i nie ważne czy podczas śpiewu przy ognisku, czy pokornej modlitwy.
Jednak też są plusy - będziesz miał nowe okienka i zajęcie, co byś się nie nudził - a może ty tak specjalnie

[Andrzej 73]

Postawiłem na oryginał plus grafika.

[Socale]

No i za Waszym głosem zamontuję oryginał.
Teraz małe streszczenie.
Zamiar wstawienia okien był przed założeniem tego tematu. W Częstochowie straciłem okno z alkowy i zostały mi tylko klameczki z listwą, więc motywacja osiągnęła zenit i wziąłem się za robotę.
Zrobiłem sobie próbkę na oryginalnej tafli PMMA. Lepiłem jak z plasteliny, przy 160stC cuda można tworzyć. Zrobiłem próbkę grafiki i już widziałem światełko w tunelu. Już mnie ta robota kręciła. Te zmagania widzieliście tutaj:
https://www.camperteam.pl...pic.php?t=30094

Potem dookoła szyby białej prawie oryginalnej tą sama techniką zrobiłem grafikę upodobnioną do oryginalnej i popatrzcie, prawie różnic nie ma.
Ostatecznie zrobiłem na max jakości i wyszło to przyzwoicie, jak ktoś nie zostanie o tym uprzedzony to różnicy nie zauważy. Idąc za ciosem wziąłem się za wstawienie okna również w mojej sypialni.
Tak jak radziliście (chwała Wam), wysokoobrotowa wyrzynarka, nowy brzeszczot i cięcie jak skalpelem. Perfekcyjnie.
Dziurę wyznaczyłem i wyciąłem z zapasem nad poduszką by nie niszczyć roletki.
Na całe moje wielkie szczęście wycinając nie trafiłem na żadną listwę, tylko stropian w którym specjalnie uformowanym kształtem grotu lutownicy idealnie wyciąłem wnęki na listwy 30mm.
Wstawiłem je na spec klej z obu stron, utworzyłem ramę a elementy dodatkowo skręciłem wkrętami i kształtkami z blachy nierdzewnej. Jak już było z górki pojawił się dylemat które okno wybrać. Nie ukrywam że te od Hobby bardzo mi się podobają, ale Ewa, syn mój i Wy w ankiecie - postawiliście na oryginalny kształt, więc takie będzie zawieszone. Jest ono identyczne jak te które już wisi w alkowie na miejscu utraconego.
Brakuje mi tylko podnośników ale nie są one konieczne na tym etapie prac. W tygodniu gdzieś kupię.
No i to by było na tyle, patrzcie, podziwiajcie, kopiujcie

Gotowe okno i grafikę zaprezentuję po zakończeniu prac.

---

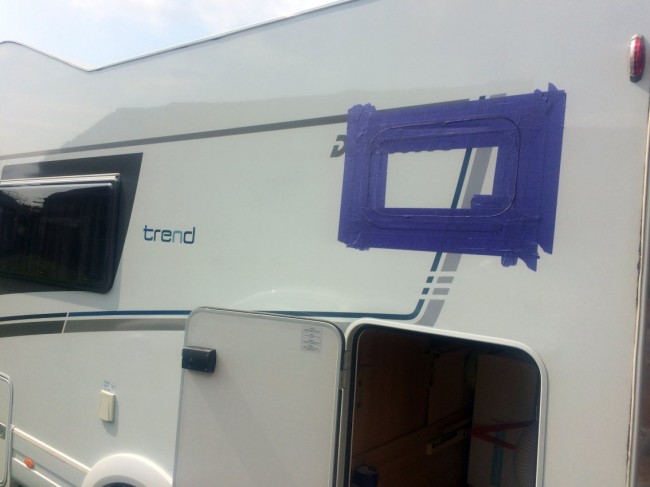

IMG_5650.JPG Wyznaczenie do milimetra gdzie ma być otwór wycięty. Na napisie Detfleffs miałem długą rysę do gołej blachy. Musiałem się tego przy tej operacji pozbyć.

Plik ściągnięto 17 raz(y) 87,79 KB

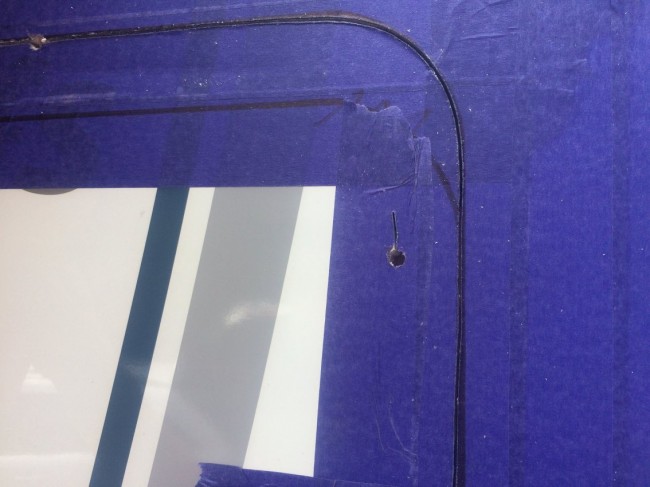

IMG_5651.JPG Na fragmencie wyznaczonym zrobiłem próbę jak wyrzynarka będzie sobie radziła.

Plik ściągnięto 12 raz(y) 134,97 KB

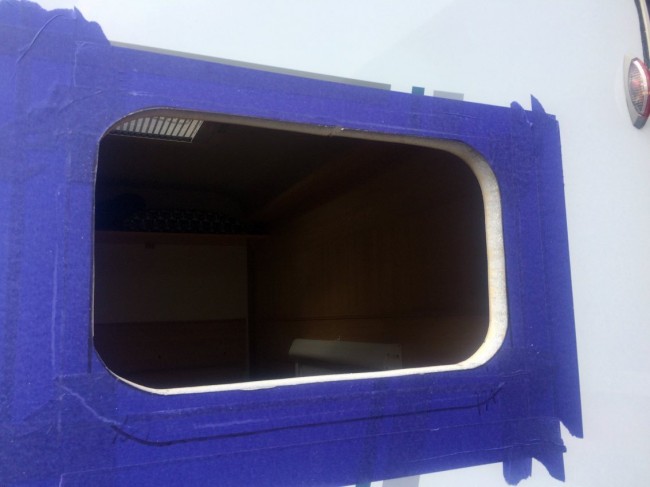

IMG_5652.JPG Z umiarkowaną prędkością suwu około 10cm na minutę i na max obrotach, precyzyjnie dziura wycięta.

Plik ściągnięto 10 raz(y) 93,94 KB

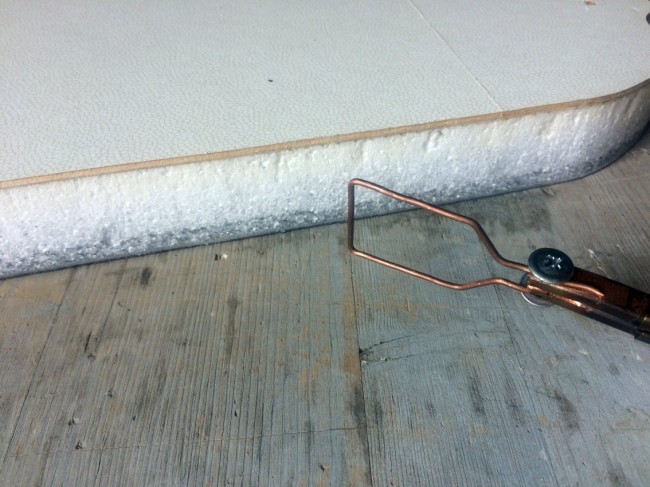

IMG_5653.JPG Taki grot 3x3cm uformowałem do wycinania w styropianie.

Plik ściągnięto 12 raz(y) 190,86 KB

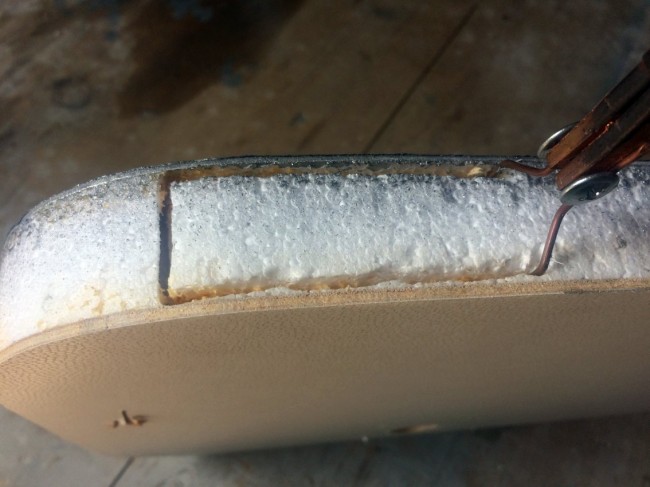

IMG_5654.JPG Potrenowałem na odpadzie, szło gładko.

Plik ściągnięto 9 raz(y) 128,34 KB

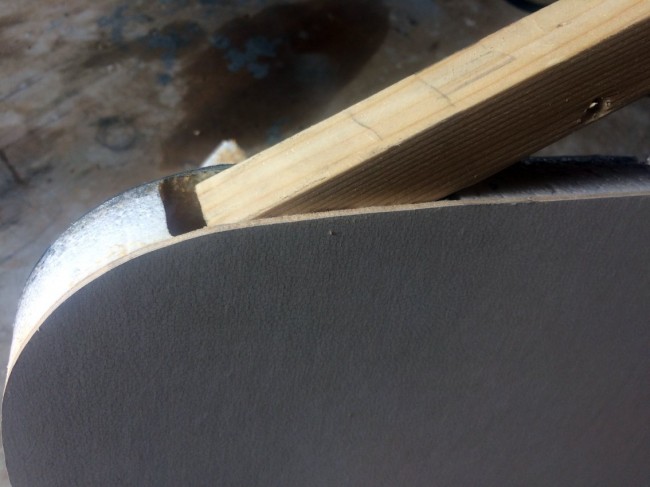

IMG_5655.JPG Przymierzyłem listwę.

Plik ściągnięto 10 raz(y) 114,69 KB

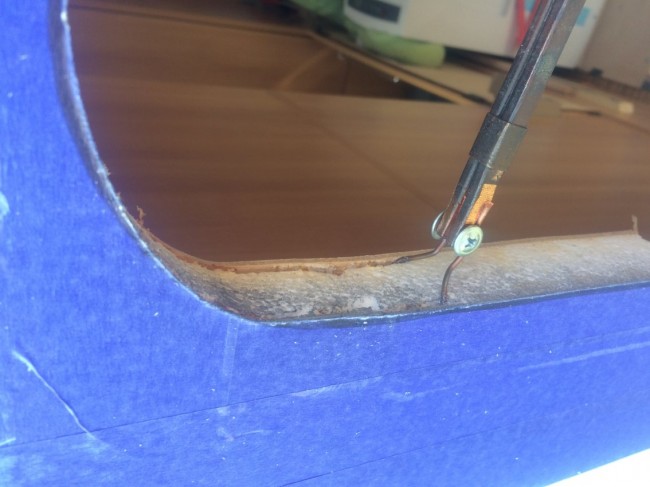

IMG_5656.JPG Wycinanie styropianu w ścianie.

Plik ściągnięto 10 raz(y) 116,2 KB

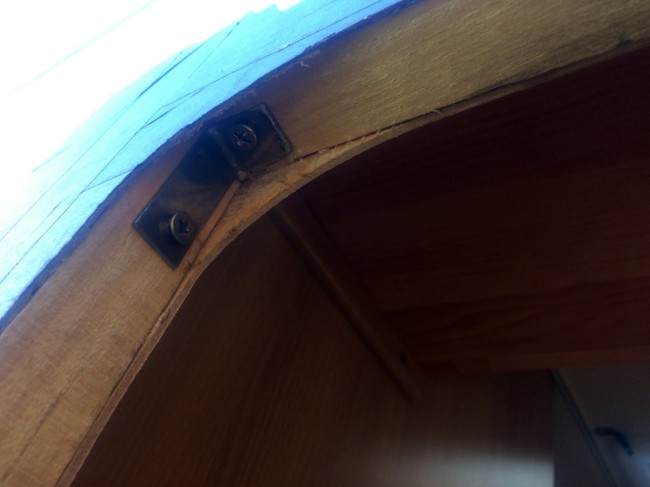

IMG_5657.JPG Na koniec nawaliłem kleju i połączyłem listwy zanim klej zwiąże.

Plik ściągnięto 15 raz(y) 85,15 KB

[Socale]

Eh... chłopaki, stres był na tyle silny że w pamięci kontrolowanie okien na stałe włączone teraz będzie. Ewa wzięła winy na siebie bo ona tam śpi i nie zamknęła, ale to ja jestem gospodarzem tej chaty, nie wykonałem podstawowego obowiązku kierowcy. Zatem wina jest moja.
.
Poniżej prezentuję Wam efekt mojej pracy ze wstawionym już okienkiem w alkowie.
Było trochę zabawy ale warto było podjąć się tego, okno wygląda jak oryginał.

---

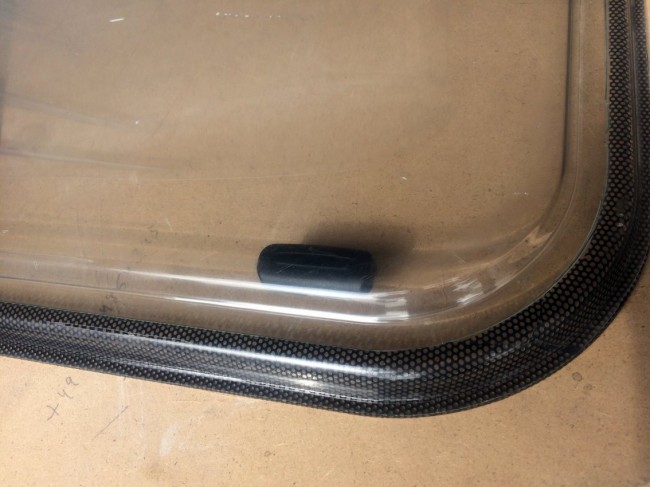

IMG_5631.JPG Najpierw czarne tło.

Plik ściągnięto 10 raz(y) 137,51 KB

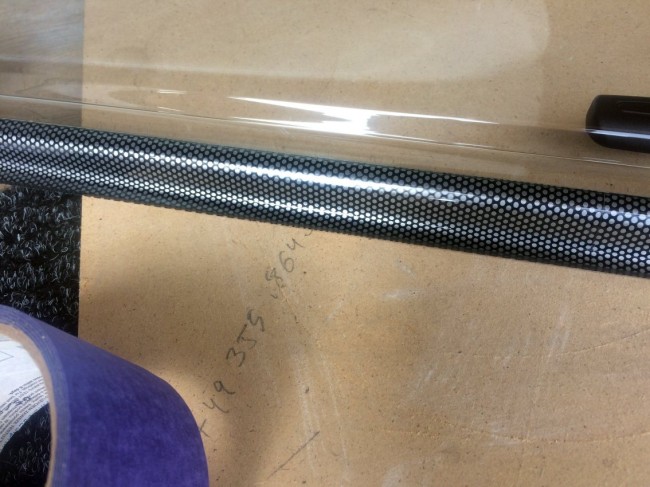

IMG_5633.JPG Potem doszło "dymione srebro".

Plik ściągnięto 17 raz(y) 177,37 KB

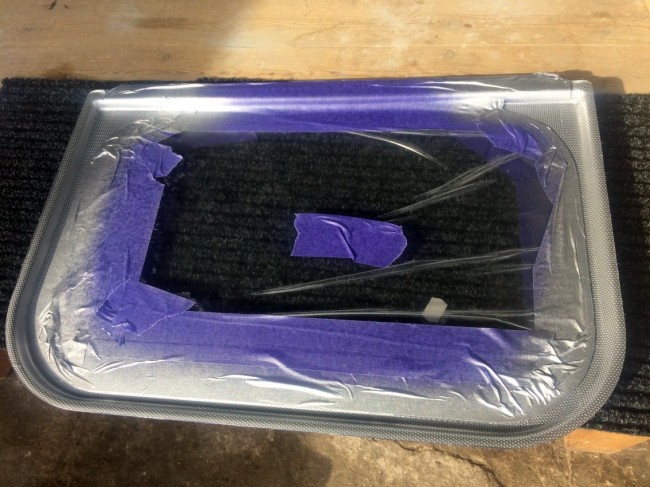

IMG_5634.JPG Wszystkie zabiegi od strony wewnętrznej, jak w fabryce. Okno jest podwójne więc do wewnątrz z grafiką już nie wlazłem.

Plik ściągnięto 13 raz(y) 214,93 KB

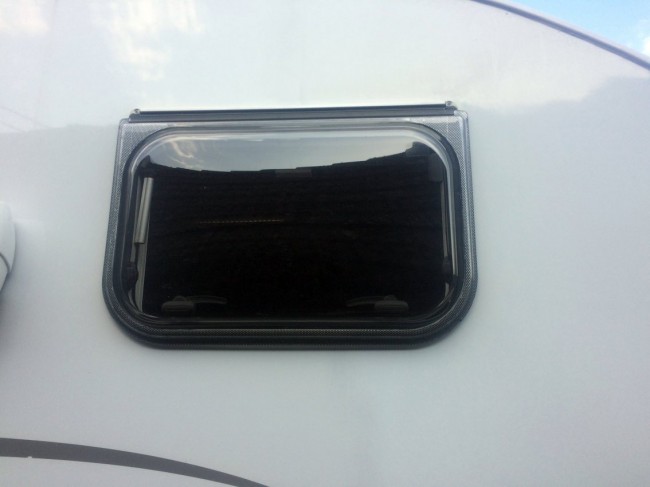

IMG_5635.JPG Wstydu chyba nie narobiłem. Tak to wygląda :)

Plik ściągnięto 11 raz(y) 80,19 KB

[Socale]

Odświeżam.
Qrde, fajtłapa ze mnie. Poprzedni post i zdjęcia, tak jak napisałem, to nowe okno w alkowie po stracie. Upodobnione do oryginału i żadnych uchybień.

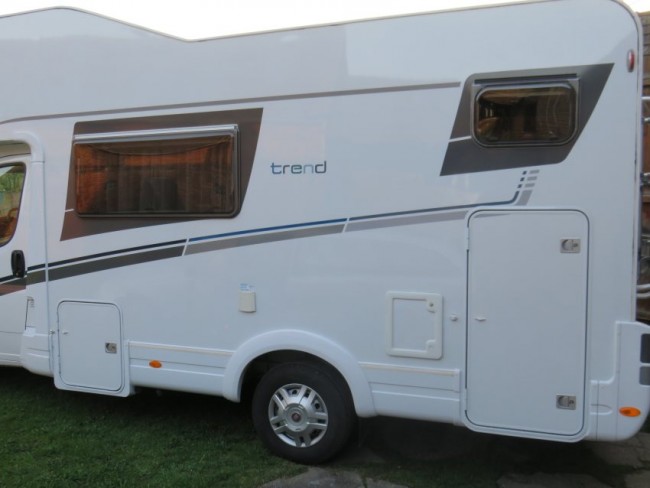

Do tej pory nie zamieściłem efektu swojego dzieła, czyli prezentacji tytułowego okna pod które wycinałem dziurę.
Oto one, dzieło ukończone - notabene z grafiką wg Waszej sugestii.
Odbicia ceglanych trochę łamie kolorystyką, nasłonecznione. Starałem się zadbać o detale, ślady po oryginalnych naklejkach wypolerowałem i już ich nie ma.
Czy widzicie cokolwiek co zdradza że nie zrobiła tego fabryka?
Pisajcie, poprawię do perfekcji.

---


Plik ściągnięto 11 raz(y) 54,83 KB

[MisioKRAK]

Extra to wyszło!
Brawo TY
