Quadro Went
Autor Wiadomość
Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 106/26
Skąd: Świebodzice
Wysłany: 2019-07-08, 17:07

Mam tylko pliki dxf gotowe do cięcia. Radziłbym zapisać je na pendraka i w jakimś zakładzie reklamowym wytną za grosze ploterem no i mają materiał. Ja tak robię gdy mam coś większego do wycięcia.

Można je wydrukować i przykleić na płytę i ciąć ręcznie ale to wyjdzie tak sobie :?

Rama z 4mm poliwęglanu lub akrylu, plexi raczej nie bo się szybko na słońcu starzeje.
Spinki z 3mm polietylenu itp. tworzywo elastyczne
Korytko z 8mm PVC spieninego
zaślepka do korytka z 1mm PVC itp

To są rysunki do okna Fiamma Vent 50 Crystal 50x50, wentylatorów 120/120, włącznika https://allegro.pl/oferta/sciemniacz-led-itouch-wlacznik-dotykowy-6a-bialy-7029352210
Powodzenia

:spoko

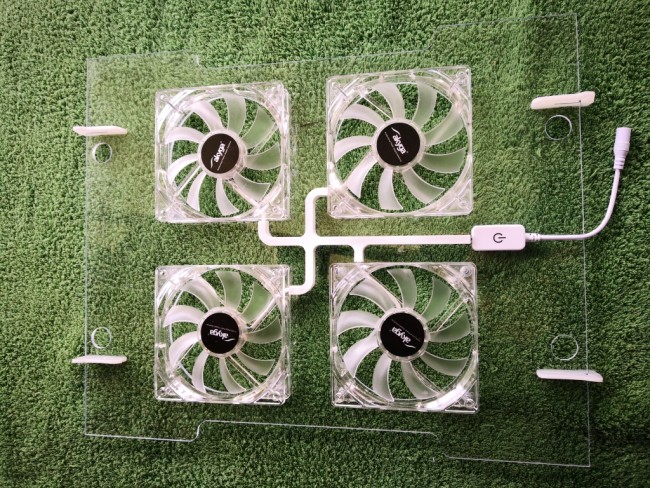

na ręczniku.jpg
tak to wygląda po zmontowaniu
Plik ściągnięto 10 raz(y) 792,03 KB

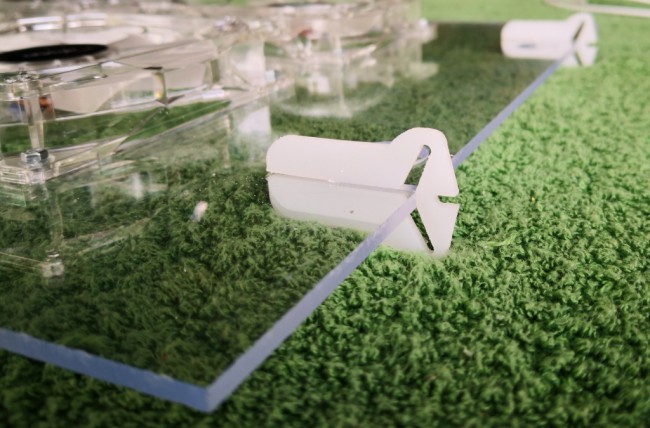

szczegół spinki.jpg
głębokością szczeliny można dokładnie dopasować na montażu do występu w oknie
Plik ściągnięto 9 raz(y) 409,14 KB

BIM.rar
Pobierz Plik ściągnięto 15 raz(y) 4,44 KB

_________________


Postaw piwo autorowi tego posta


Bim
Kombatant
Jacek


Twój sprzęt: Peugeot Adriatik 2,5D 1991 rok
Pomógł: 9 razy
Dołączył: 21 Lip 2007
Piwa: 64/40
Skąd: Sandomierz

Wysłany: 2019-07-08, 17:34

Skwarek napisał/a:
To są rysunki do okna Fiamma Vent 50 Crystal 50x50


Jeszcze raz dziekuję ale :dupa blada mam okno 40 X 40 może innym kolegą się przyda :spoko
_________________
Postaw piwo autorowi tego posta



Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 106/26
Skąd: Świebodzice
Wysłany: 2019-07-08, 17:38

Zmierz dokładnie okno wewnątrz, zrób szkic i zdjęcia to coś tam zmodyfikuję.
_________________

Postaw piwo autorowi tego posta


kolmen
trochę już popisał

Twój sprzęt: Ford Transit
Nazwa załogi: ognista pieczara
Dołączył: 02 Maj 2018
Piwa: 1/6
Skąd: Gliwice
Wysłany: 2019-07-09, 12:09   Re: Qadro Went

Skwarek napisał/a:

Nabyłem cztery ciche przezroczyste komputerowe wentylatory, miały jeszcze bajeranckie świecidełka i te ledy wywaliłem.

Jaki model wentylatorków zakupiłeś ? :)
Postaw piwo autorowi tego posta


kolmen
trochę już popisał

Twój sprzęt: Ford Transit
Nazwa załogi: ognista pieczara
Dołączył: 02 Maj 2018
Piwa: 1/6
Skąd: Gliwice
Wysłany: 2019-07-09, 12:33

Ja użyłem SilentiumPC Zephyr 120 LED BLUE
Ten wentylator generuje tylko 13,6 dB i dzięki temu jest praktycznie niesłyszalny :)
https://www.ceneo.pl/11723058#

https://tufotki.pl/5qXqb
Postaw piwo autorowi tego posta


kolmen
trochę już popisał

Twój sprzęt: Ford Transit
Nazwa załogi: ognista pieczara
Dołączył: 02 Maj 2018
Piwa: 1/6
Skąd: Gliwice
Wysłany: 2019-07-09, 12:42

Skwarek napisał/a:
Zmierz dokładnie okno wewnątrz, zrób szkic i zdjęcia to coś tam zmodyfikuję.


Jeżeli może to kilka dni poczekać , wrzucę zdjęcia i rysunki które zaprojektowałem do FIAMMA 40x40
Mój projekt się rozwija , ale myślę że moje pomysły przydadzą się również Tobie
W tej chwili mam ramkę z 2 wentylatorami , ale docelowo będzie 4
Jest to tylko część projektu przewietrzania , który mam nadzieję opisać gdy będzie na to czas
Ostatnio zmieniony przez kolmen 2019-07-09, 12:58, w całości zmieniany 1 raz
Postaw piwo autorowi tego posta


Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 106/26
Skąd: Świebodzice
Wysłany: 2019-07-09, 12:55

Wentylatory kupiłem ponad rok temu ale widzę, że jeszcze są takie https://allegro.pl/oferta/wentylator-do-obudowy-12cm-led-bialy-120x120-7207610983

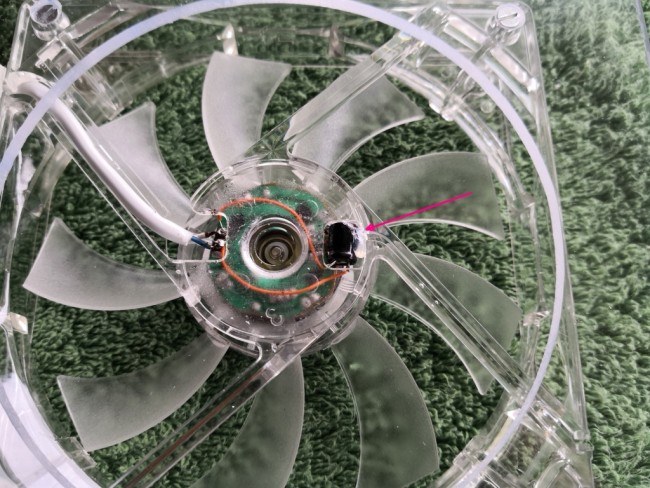

Aha nie wspomniałem o tym wcześniej, ten regulator dotykowy pracuje jako PWM i przy niższych obrotach wentylatory mogą popiskiwać, aby temu zaradzić w każdym wentylatorze zamontowałem mały kondensator 220 mikrofaradów na 16V, większy jest lepszy ale nie mogłem wcisnąć. Przy zwykłym regulatorze ten zabieg jest zbędny.

:spoko

Plik ściągnięto 9 raz(y) 537,92 KB

_________________

Postaw piwo autorowi tego posta


robba
weteran


Twój sprzęt: Zabudowa nie wiem jaka na 508D do remontu
Pomógł: 3 razy
Dołączył: 18 Paź 2015
Piwa: 32/59
Skąd: Nicelea
Wysłany: 2019-07-09, 22:14

kolmen napisał/a:
Ja użyłem SilentiumPC Zephyr 120 LED BLUE
Ten wentylator generuje tylko 13,6 dB i dzięki temu jest praktycznie niesłyszalny :)
https://www.ceneo.pl/11723058#

https://tufotki.pl/5qXqb


tylko 2,5 Watta... to może 9 sztuk? :)
Bedzie max 22Watt i większy przepływ na wyłaczonym :)
takie wyzwanie :)
_________________
----------------------------------------------------------------
"człowiek uczy się całe życie i głupi umiera" B.K.
----------------------------------------------------------------
Postaw piwo autorowi tego posta


Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 106/26
Skąd: Świebodzice
Wysłany: 2019-07-10, 20:16

Mi, tak jak dmucha wystarczy, nie będę nic zmieniał, bo to w alkowie tak "podmuchuje" do snu ;)

Ciekawe - dla potrzebujących jaki efekt by był umieścić na istniejących wiatrakach, na każdym jeszcze po jednym. Takie połączenie szeregowe, drugi stopień. Jak myślicie, czy by dmuchało dużo mocniej? Różnica ciśnień była by napewno większa.

Sprawdziłbym ale nie mam już wiatraków, a poza tym robię teraz nową drabinkę do alkowy bo ta fabryczna jest do bani.

:spoko
_________________


Postaw piwo autorowi tego posta


robba
weteran


Twój sprzęt: Zabudowa nie wiem jaka na 508D do remontu
Pomógł: 3 razy
Dołączył: 18 Paź 2015
Piwa: 32/59
Skąd: Nicelea
Wysłany: 2019-07-10, 21:13

Skwarek napisał/a:
Mi, tak jak dmucha wystarczy, nie będę nic zmieniał, bo to w alkowie tak "podmuchuje" do snu ;)

Ciekawe - dla potrzebujących jaki efekt by był umieścić na istniejących wiatrakach, na każdym jeszcze po jednym. Takie połączenie szeregowe, drugi stopień. Jak myślicie, czy by dmuchało dużo mocniej? Różnica ciśnień była by napewno większa.

Sprawdziłbym ale nie mam już wiatraków, a poza tym robię teraz nową drabinkę do alkowy bo ta fabryczna jest do bani.

:spoko


możesz nie robić... sprawdzałem. efekt wręcz odwrotny!
robiłem nawet w odległości od siebie około 10cm w rurce i też słabo.
Dmucha dużo słabiej niż jeden. Całkiem wbrew oczekiwaniom.
Jakbyś dał na początku i końcu rury ktora ma jakąś większą długość,
np 3m i jeszcze robi zakręty to zapewne wzmocniłoby nadmuch...
żeby uzyskać efekt musiałbyś umieścić w pewnej, stosunkowo dużej odległości,
Ewentualnie pomiędzy kolejnymi rotorami dawać statory jak w silniku turbinowym:
https://www.youtube.com/watch?v=KjiUUJdPGX0
patrz w 2' 20" bo część symulacji jest skopana

a tutaj jak to wygląda in real life:
https://www.youtube.com/watch?v=CXSi4GXUojo
dla niecierpliwych lub nie mających czasu 4'46"

moze byłby efekt jakbyś wentylatory przekładał odwrotnie skierowanymi wentylatorami ale unieruchomionymi... robiłoby za stator - kierownice powietrza
_________________
----------------------------------------------------------------
"człowiek uczy się całe życie i głupi umiera" B.K.
----------------------------------------------------------------
Ostatnio zmieniony przez robba 2019-07-10, 21:30, w całości zmieniany 1 raz
Postaw piwo autorowi tego posta


Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 106/26
Skąd: Świebodzice
Wysłany: 2019-07-10, 21:30

Racja w pompach wielostopniowych są przecież jeszcze kierownice. Czyli spokojnie mogę dłubać drabinkę. ;)
_________________

Postaw piwo autorowi tego posta


kolmen
trochę już popisał

Twój sprzęt: Ford Transit
Nazwa załogi: ognista pieczara
Dołączył: 02 Maj 2018
Piwa: 1/6
Skąd: Gliwice
Wysłany: 2019-07-12, 01:00

Skwarek napisał/a:
bo to w alkowie tak "podmuchuje" do snu ;)

W takim razie niepotrzebnie się trudziłeś umieszczając wiatraki w okienku :)
Postaw piwo autorowi tego posta


Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 106/26
Skąd: Świebodzice
Wysłany: 2019-07-12, 07:35

kolmen napisał/a:
Skwarek napisał/a:
bo to w alkowie tak "podmuchuje" do snu ;)

W takim razie niepotrzebnie się trudziłeś umieszczając wiatraki w okienku :)


To nie był trud tylko przyjemność. :haha:
A gdzie je miałem umieścić, na ścianie? :?
Nic nie stoi na przeszkodzie by nieomal jednym ruchem przenieść je do "stołowego" dać obroty na maxa i działają jak turbo vent, jak klient sobie życzy. Nic nie trzeba odkręcać tylko odpiąć i zatrzasnąć w innym oknie stroną akurat przydatną, ssanie lub wtłaczanie wiatru.

;)
_________________

Postaw piwo autorowi tego posta


kolmen
trochę już popisał

Twój sprzęt: Ford Transit
Nazwa załogi: ognista pieczara
Dołączył: 02 Maj 2018
Piwa: 1/6
Skąd: Gliwice
Wysłany: 2019-07-29, 15:26

Skwarek napisał/a:
Zmierz dokładnie okno wewnątrz, zrób szkic i zdjęcia to coś tam zmodyfikuję.

Moje zdolności rysunkowe nie są doskonałe :)
Jest to projekt mocowania na 4 wentylatorki 120mm w okienku FIAMMa 40 x 40
Jeżeli mógłbyś to narysować i zapisać w pliku dwg lub dxf , może ktoś jeszcze by na tym skorzystał :D
Wszelkie nieścisłości i niejasności rysunku chętnie wyjaśnię
Wymiary zewnętrzne są takie aby było kilka milimetrów luzu , w środku 4 otwory 120mm i otwór na mechanizm otwierania w wersji manualnej

Postaw piwo autorowi tego posta


Skwarek
weteran


Twój sprzęt: Fendt na fiacie ducato 1,9td 1993r
Nazwa załogi: Ania i Michał
Pomógł: 2 razy
Dołączył: 29 Mar 2011
Piwa: 106/26
Skąd: Świebodzice
Wysłany: 2019-07-29, 18:35

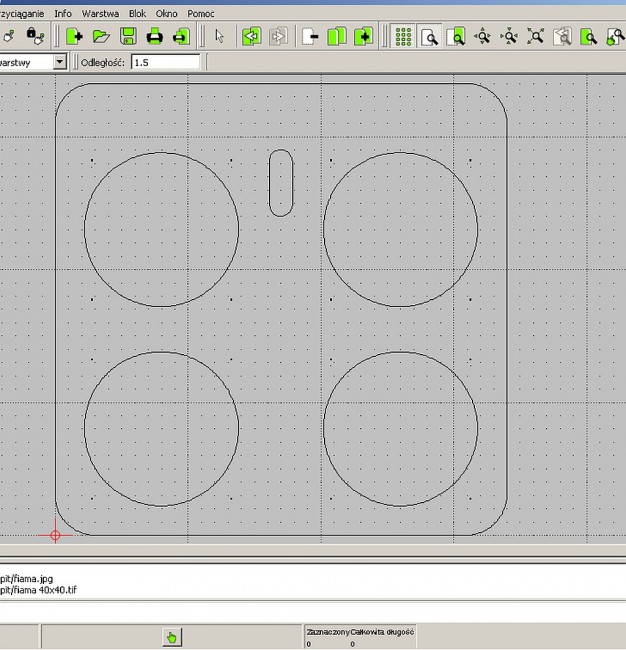

Proszę, jest gotowe. Zmieniłem średnicę otworów na 117 bo 120 to zewnętrzny wymiar wentylatora i dorobiłem dziurki na śrubki ;) , reszta tak jak narysowałeś.
:spoko

Plik ściągnięto 0 raz(y) 239,39 KB

40x40.rar
Pobierz Plik ściągnięto 6 raz(y) 1,64 KB
